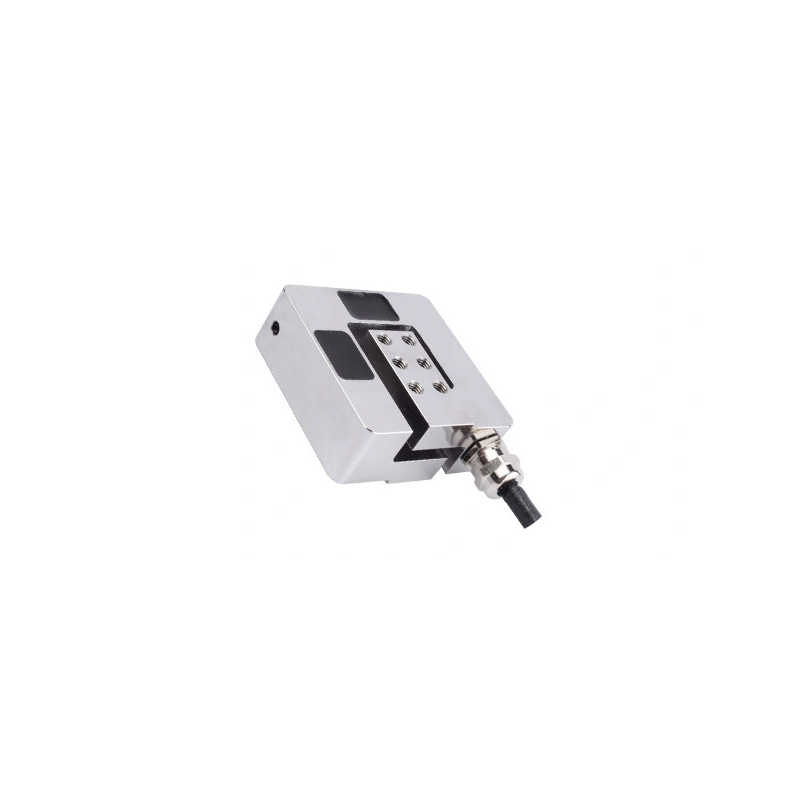

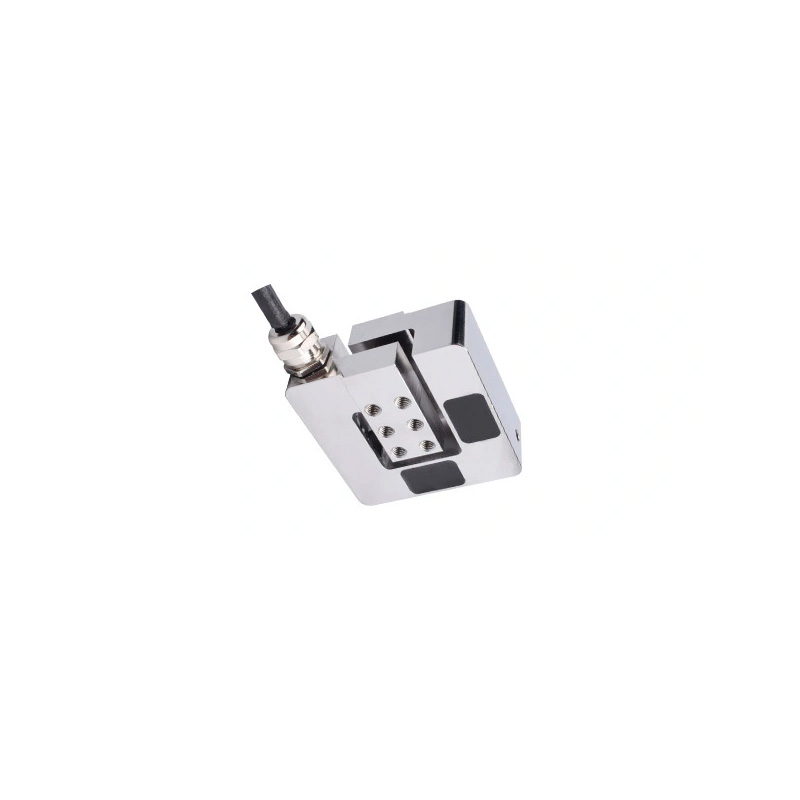

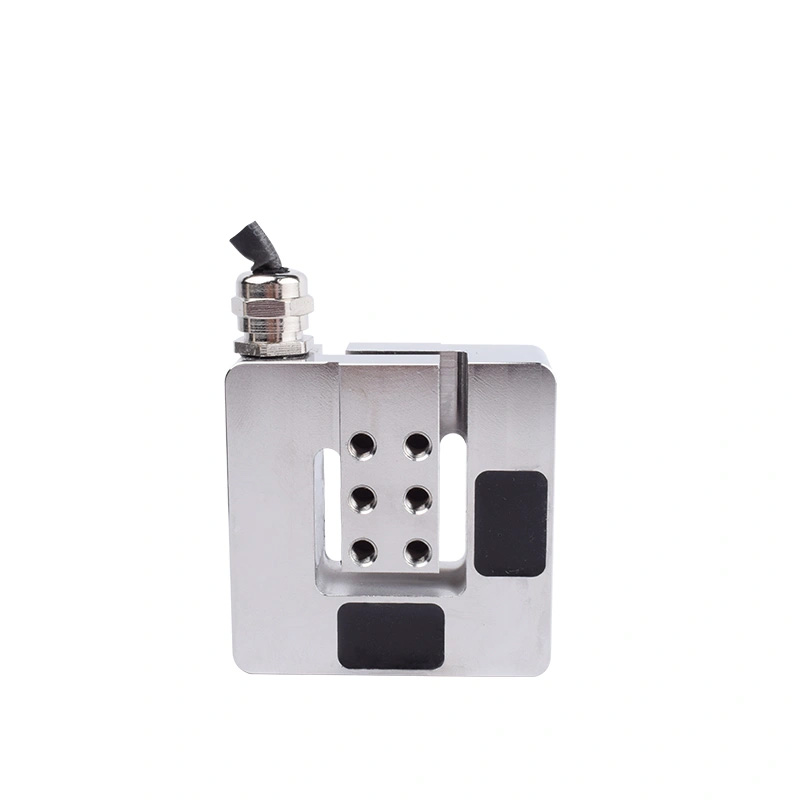

SL742 应变型3轴测压元件
三维力传感器
容量: X/Y/Z: 100,200,500KN
For customised ranges, accuracy, dimensions and other parameters, please contact us.

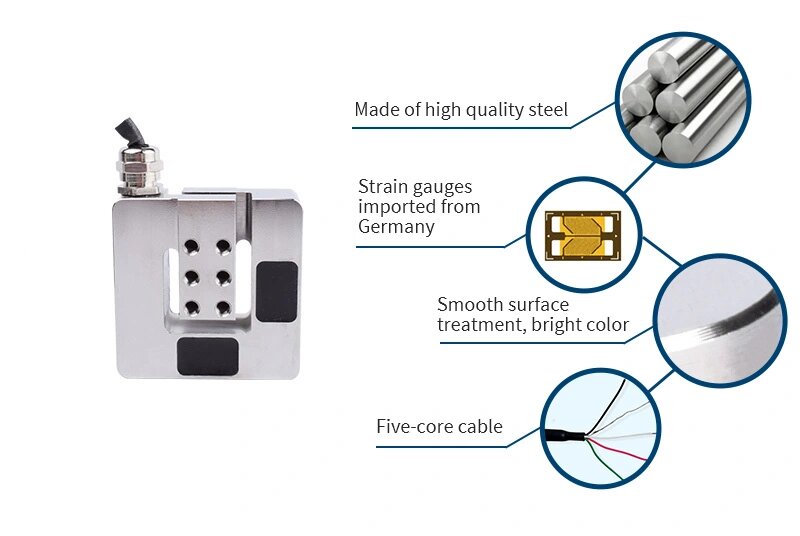

| 产品特点多轴力传感器是一种可以同时测量两个以上方向的力和扭矩分量的力传感器。多轴力传感器分为两轴力传感器、三轴力传感器和六轴力传感器。三轴力传感器可以同时检测X轴、Y轴、Z轴三个方向(垂直力)力值的变化，输出三组电压信号。 三维力传感器，高速采样，高速动态响应，抗干扰，性能长期稳定，响应灵敏; 且体积小，重量轻，能测量空间加速度，能全面准确地反映物体的运动特性。 |
技术规格
| 参数 | 技术 |
| 标称范围 | X/Y/Z:10,20,30,50kg |
| 输出灵敏度 | 1.0±10%mV/V |
| 零点输出 | ±2%mV/V |
| 潜变 | ≤0.1%F.S. |
| 非线性 | ≤0.1%F.S. |
| 滞后 | ≤0.2%F.S. |
| 可重复性 | ≤0.1%F.S. |
| 输入电阻 | 350±5Ω |
| 输出阻抗 | 350±5Ω |
| 灵敏度温飘 | 0.05%F.S./10℃ |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 5~12V |
| 最大工作电压 | 15V |
| 温度补偿范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全超载 | 150% F.S. |
| 极限范围 | 200% F.S. |
| 电缆电线尺寸 | φ3X3m |
| 材质 | 不锈钢 |

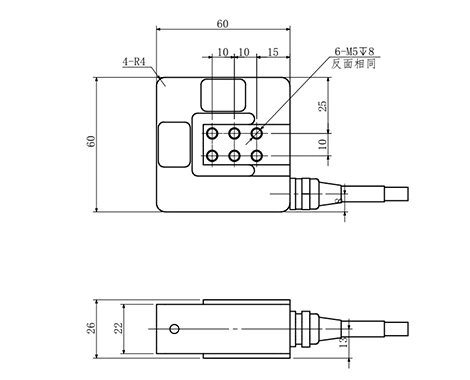

产品尺寸
安装尺寸
受力方式
接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
