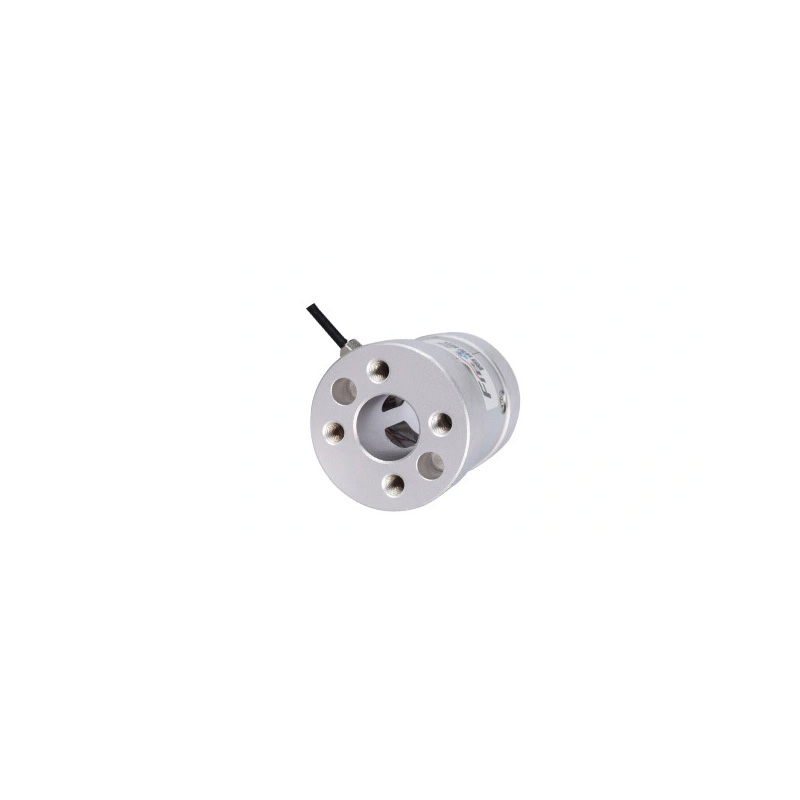

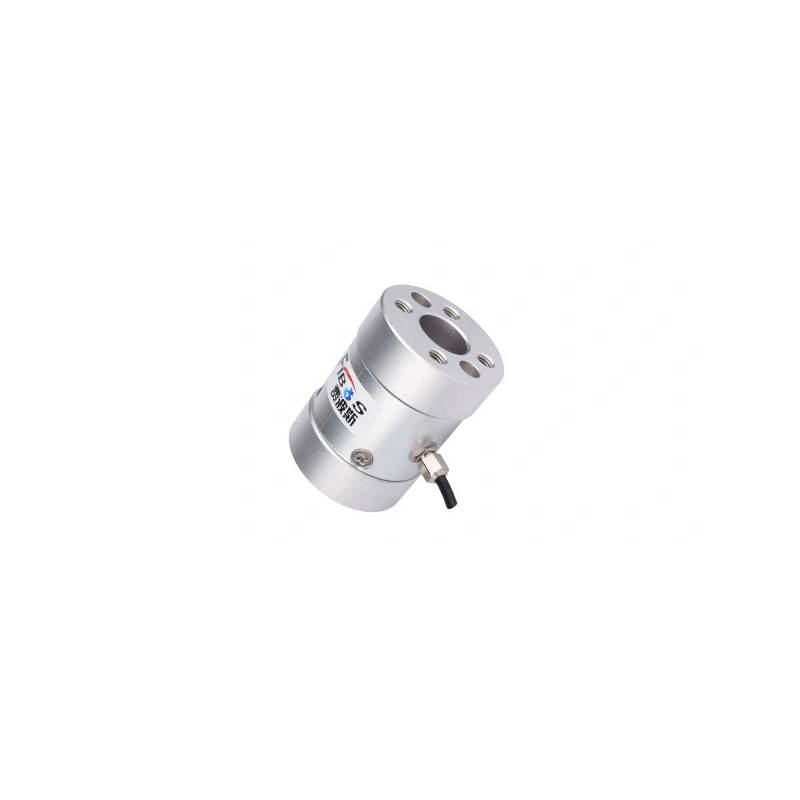

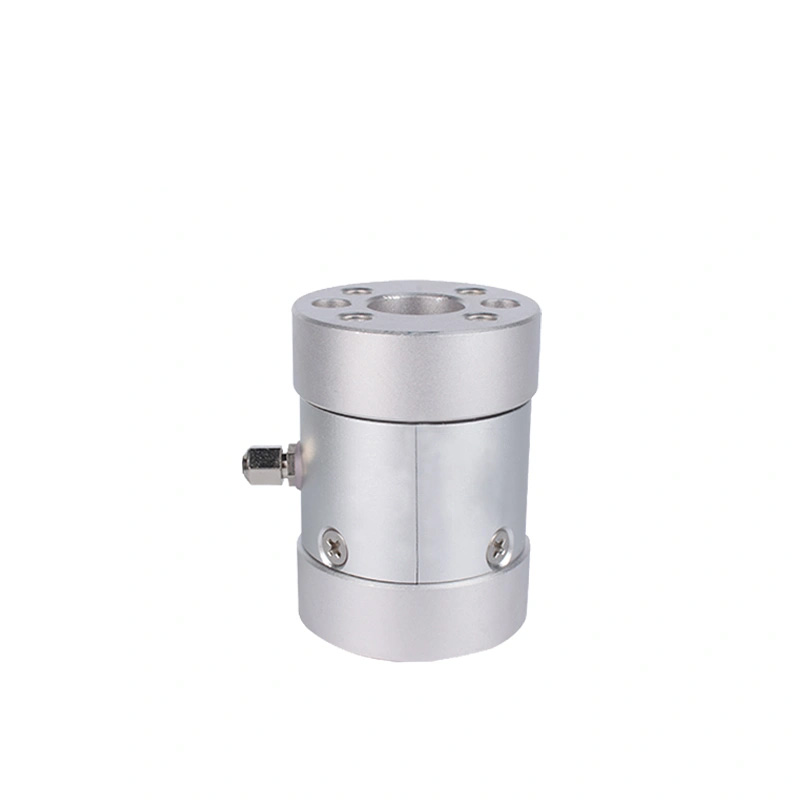

SL601 双法兰反应扭矩传感器
静态扭矩传感器
深37.6mm*高50.8mm
容量: 1,2,3,5,6,10,20,30,50,100,150N.m
For customised ranges, accuracy, dimensions and other parameters, please contact us.

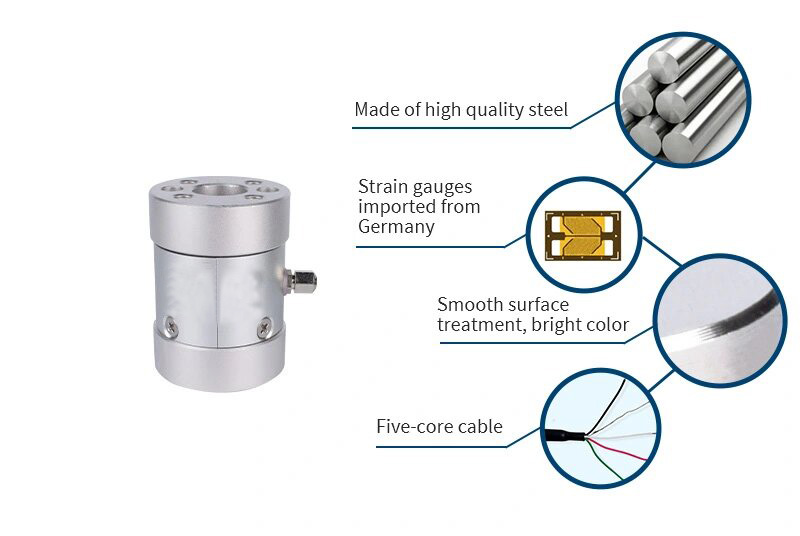

| 产品特性适用于检测非旋转物体的转矩值。最大偏转角度<360度。开机后即可进入工作状态，无需预热。 检测精度高，稳定性好，抗干扰性强。 可连续测量正负转矩，无需反复调零。 体积小，重量轻，安装方便。 该传感器可独立于二次仪表使用，只要根据插座引脚提供+24V电源，即可输出阻抗与转矩成正比的电流、电压或频率信号。 |
技术规格
| 规格 | 技术 |
| 容量 | 1,2,3,5,6,10,20,30,50,100,150N.m |
| 额定输出 | 1.5±10%mV/V |
| 零点输出 | ±0.02mV/V |
| 潜变 | ≤0.1%F.S. |
| 非线性误差 | ≤0.1%F.S. |
| 滞后现象 | ≤0.1%F.S. |
| 可重复性 | ≤0.05%F.S. |
| 输入阻抗 | 350±5Ω |
| 输出阻抗 | 350±5Ω |
| 温度对产量的影响 | 0.05%F.S./10℃ |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 5~15V |
| 最大使用电压 | 20V |
| 补偿温度范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全超载 | 120% F.S. |
| 极限范围 | 150% F.S. |
| 电缆尺寸 | φ3X3000mm |
| 产品重量 | 0.5/0.2kg |
| 材质 | 不锈钢/铝合金 |

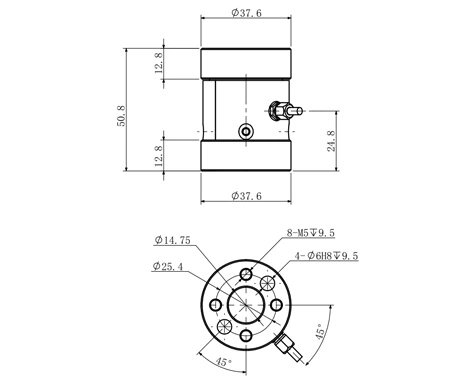

产品尺寸
安装尺寸

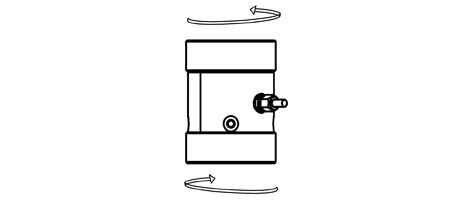

受力方式
接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
