SL566 铝梁式测力元件
单点称重传感器
长150mm*宽45mm*高40mm
容量: 60,100,200,300,500,800kg
For customised ranges, accuracy, dimensions and other parameters, please contact us.

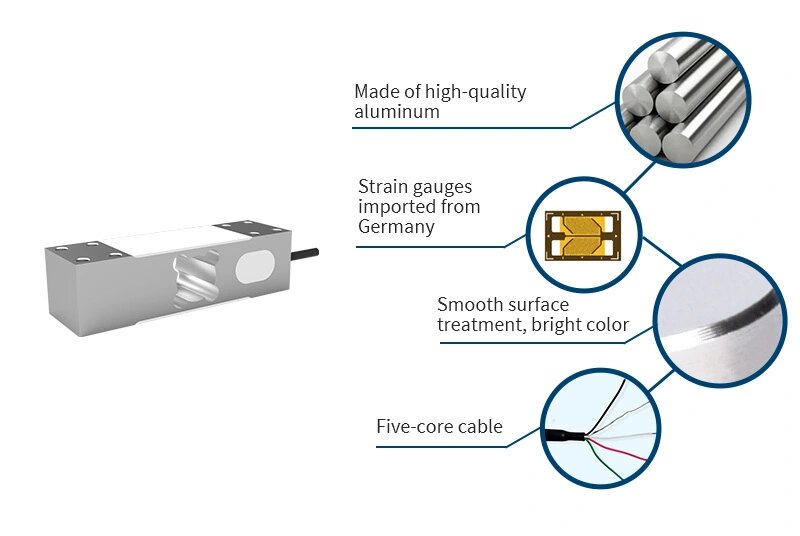

| 产品特点SL566测压元件采用悬臂式结构设计，承受压力，安装使用方便灵活。具有良好的密封性和防潮性能。具有精度高、稳定性好、体积小、外形美观、动态响应频率高等特点。耐冲击、耐过载，安装简单，省去了现场安装工作的难度。每个传感器分别发出信号，由单独的模块处理。如果使用多个传感器组刻度，则无需担心局部负载的影响，从而提供测量。 |
技术规格
| 规格 | 技术 |
| 容量 | 60,100,200,300,500,800kg |
| 额定输出 | 2.0±10%mV/V |
| 零点输出 | ±2%mV/V |
| 潜变 | ≤0.02%F.S. |
| 非线性误差 | ≤0.02%F.S. |
| 滞后现象 | ≤0.02%F.S. |
| 可重复性 | ≤0.02%F.S. |
| 输入阻抗 | 410±15Ω |
| 输出阻抗 | 350±5Ω |
| 温度对产量的影响 | 0.02%F.S./10℃ |
| 零点温度漂移 | 0.03%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 5~12V |
| 最大使用电压 | 15V |
| 补偿温度范围 | -10~40℃ |
| 工作温度范围 | -20~60℃ |
| 安全超载 | 150% F.S. |
| 极限范围 | 200% F.S. |
| 电缆尺寸 | 5X2m |
| 材质 | 铝合金 |

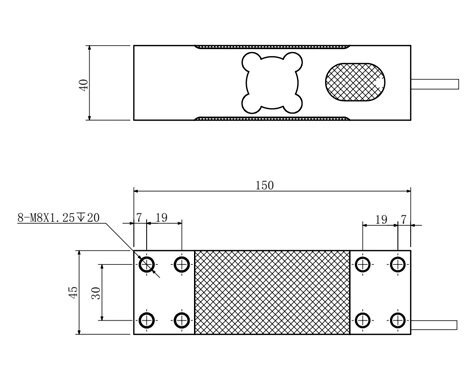

产品尺寸
安装尺寸

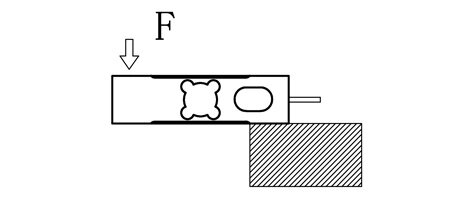

受力方式
接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
