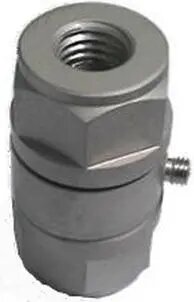

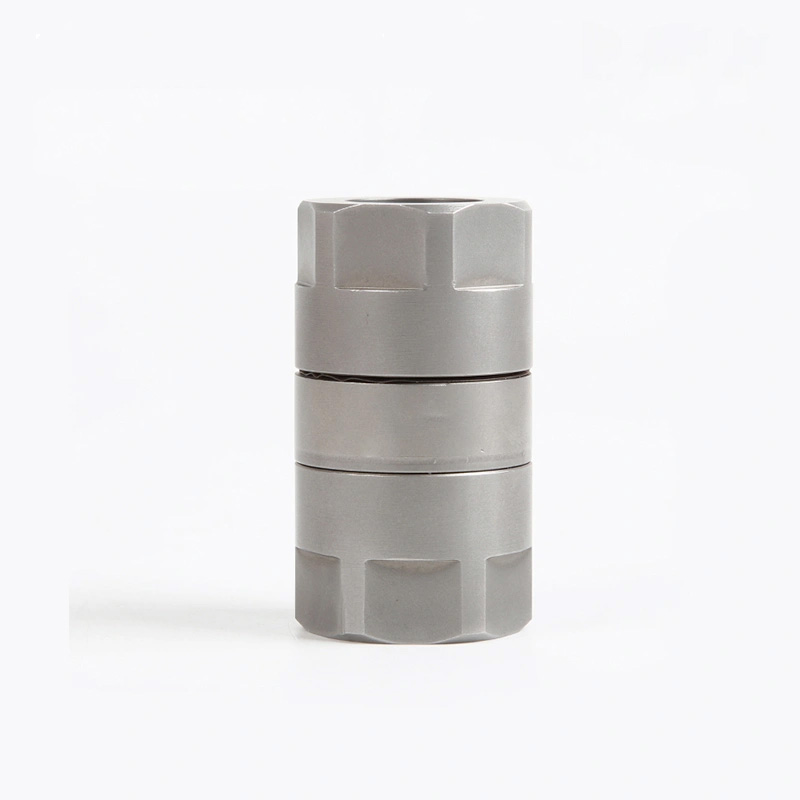

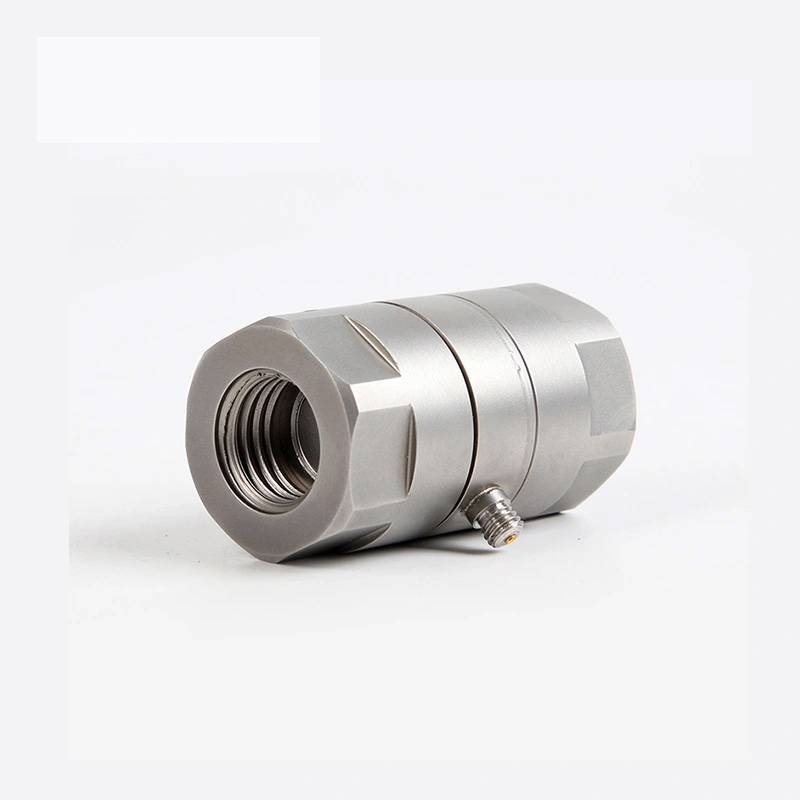

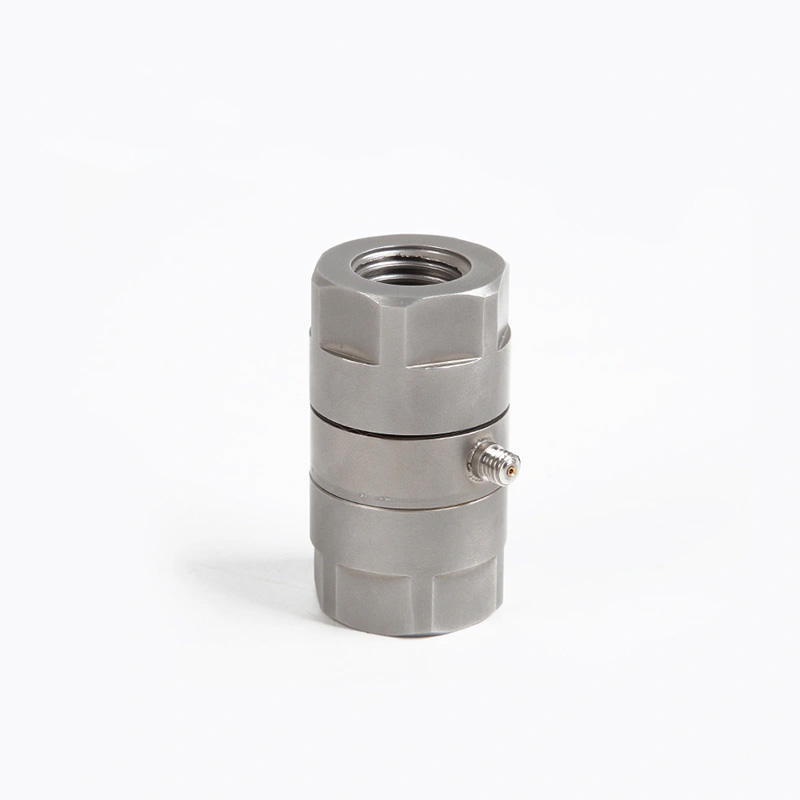

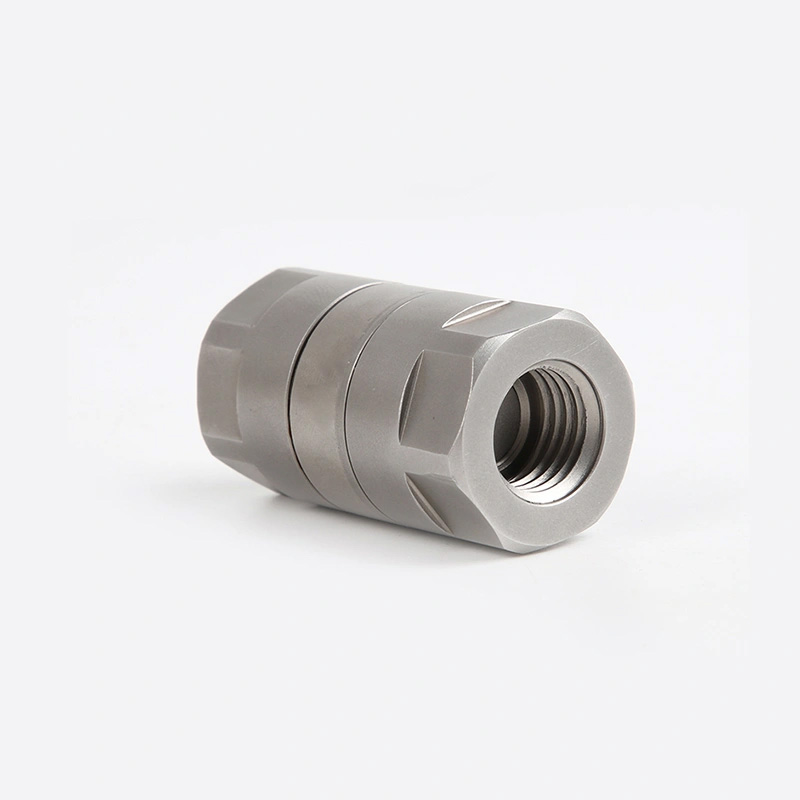

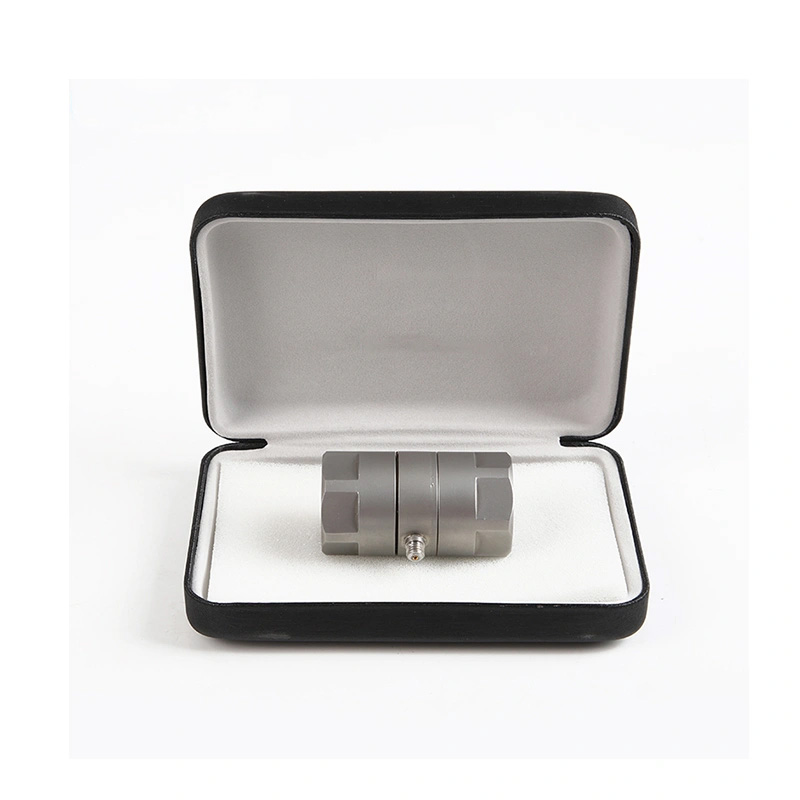

SL022 动态张力压缩石英测压元件
For customised ranges, accuracy, dimensions and other parameters, please contact us.
| 产品特性动、静力测量、校准 体积小，重量轻 刚度高，安装方便 |
技术规格
静态参数 |
|
电荷灵敏度(20±5℃) | ～1.6pC/N |
张力灵敏度误差 | ≤2% |
测量范围 | ±30kN |
过载容量 | 120 ％ |
线性关系 | ≤1%F·S |
滞后现象 | ≤1%F·S |
可重复性 | ≤1%F·S |
电容量 | ～28PF |
绝缘电阻 | ＞1013Ω |
动态参数 |
|
共振频率 | ＞30kHz |
工作温度范围 | -54～+120 ℃ |
物理参数 | |
重量 | ～190g |
建筑材料 | 不锈钢 |
安装 | 2-M16 |
敏感材料 | 石英 |
输出方式 | Side M5 |
附加设备 |
|
连接线 |
|
Double-ended L5 low-noise cable x 2m产品尺寸
安装尺寸
受力方式
接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
