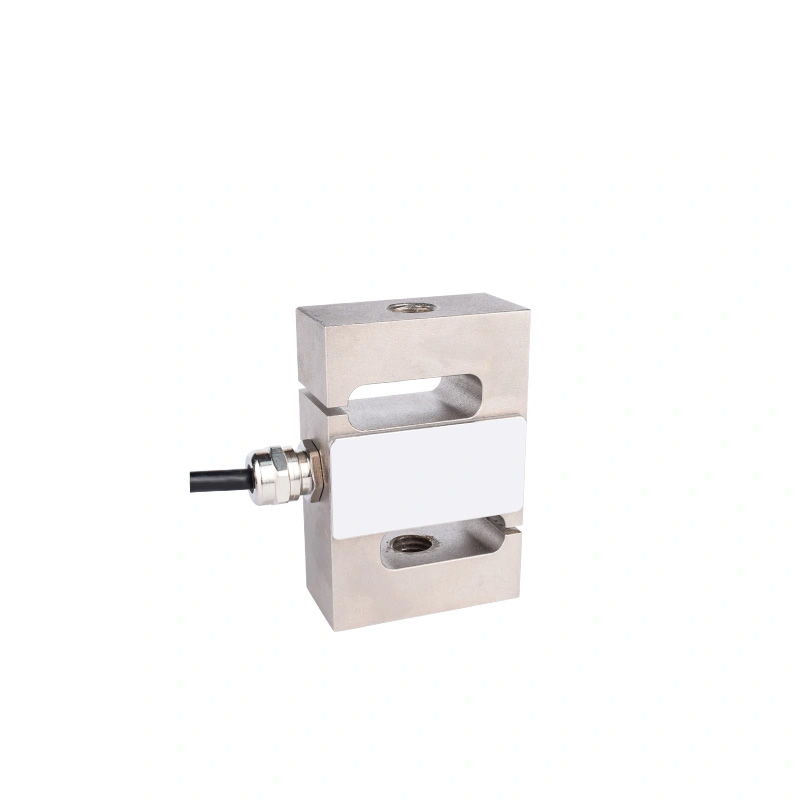

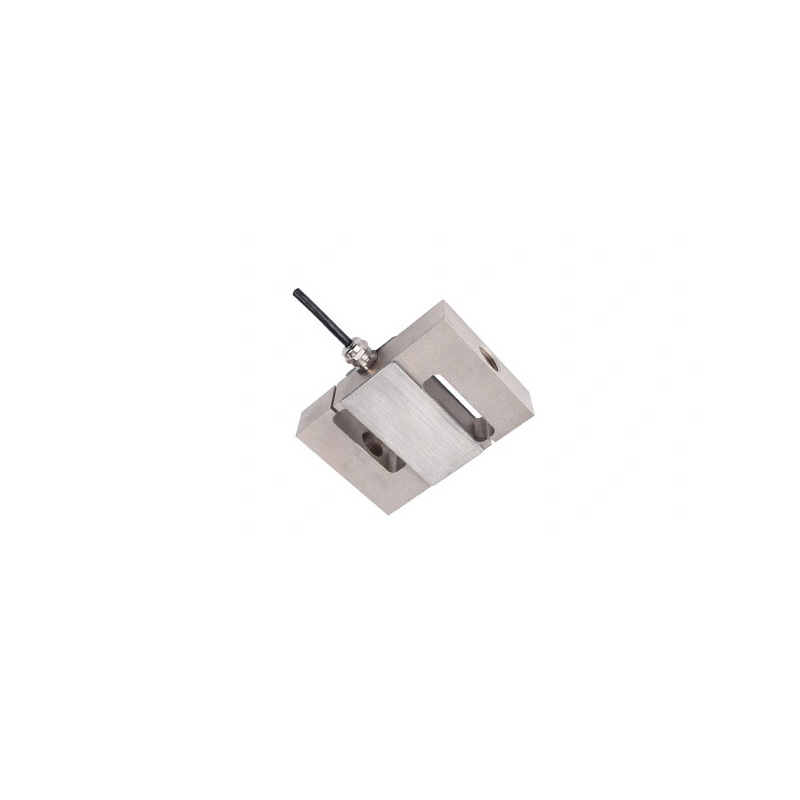

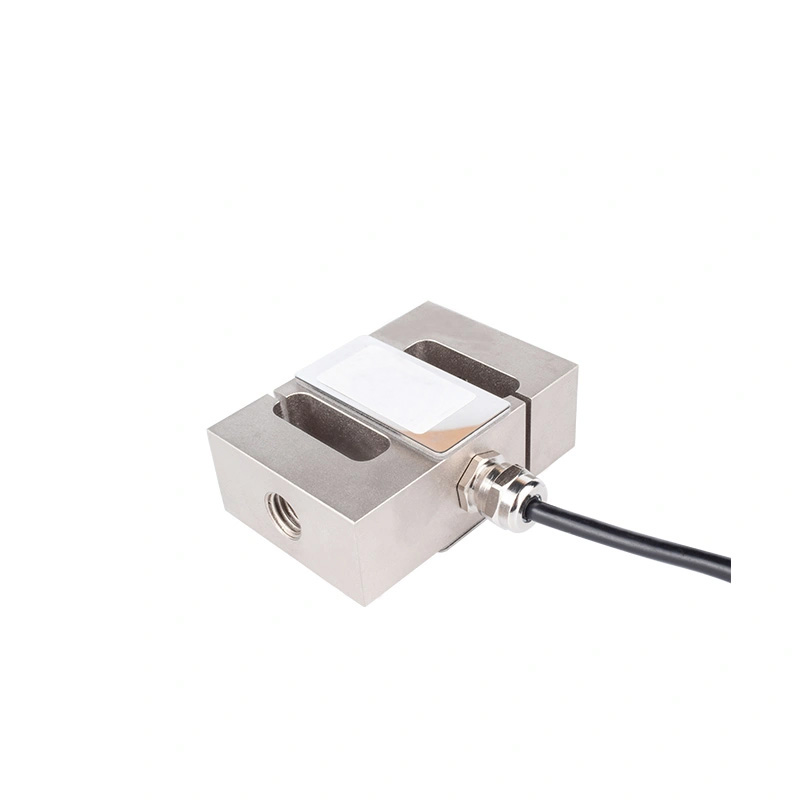

UT322 合金钢S梁称重传感器
S型张力压缩力传感器
长50.8mm*宽16.5mm*高63.5mm(尺寸可选)
容量: 25,50,100,200,250,500kg;0.75,1,1.5,2,2.5,5,10t
For customised ranges, accuracy, dimensions and other parameters, please contact us.

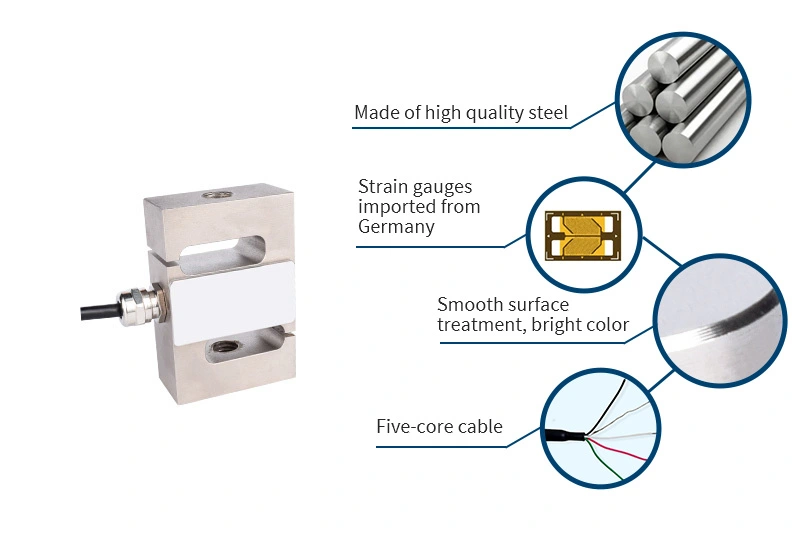

| 产品特点sl305s型拉力压缩力传感器采用S型梁式结构，电阻应变片贴在合金钢/不锈钢弹性体上，防水、防油、耐腐蚀。对称性好，工业级精度高，结构紧凑，安装方便，使用方便。 |
技术规格
| 规格 | 技术 |
| 容量 | 25,50,100,200,250,500kg/0.75,1,1.5,2,2.5,5,10t |
| 额定输出 | 2.0/3.0±1%mV/V |
| 零点输出 | ±0.03mV/V |
| 潜变 | ≤0.024%F.S. |
| 非线性误差 | ≤0.03%F.S. |
| 滞后现象 | ≤0.03%F.S. |
| 可重复性 | ≤0.03%F.S. |
| 输入阻抗 | 385±10Ω |
| 输出阻抗 | 350±5Ω |
| 温度对产量的影响 | 0.05%F.S./10℃ |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 5~15V |
| 最大使用电压 | 20V |
| 温度补偿范围 | -10~40℃ |
| 工作温度范围 | -30~70℃ |
| 安全超载 | 150% F.S. |
| 极限范围 | 200% F.S. |
| 电缆尺寸 | φ5X3000mm |
| 重量 | - |
| 材质 | 合金钢 |

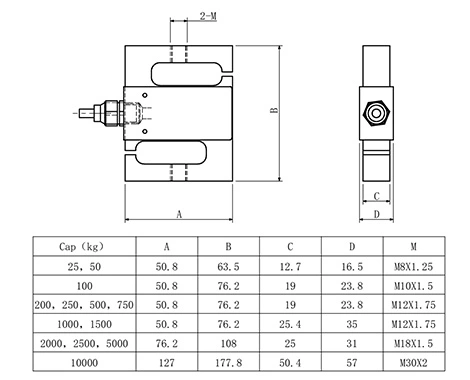

产品尺寸
安装尺寸

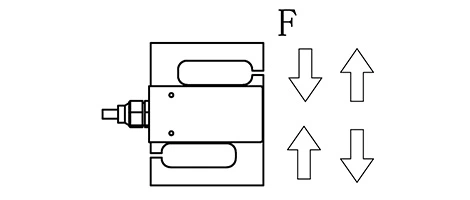

受力方式

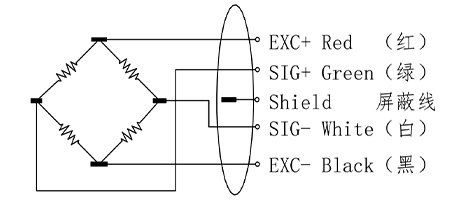

接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
