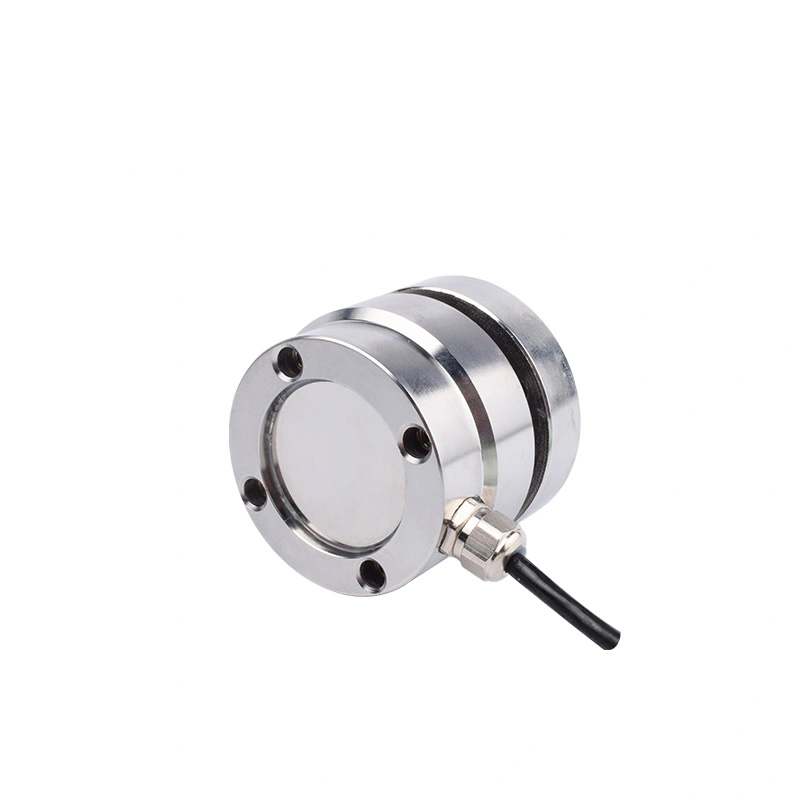

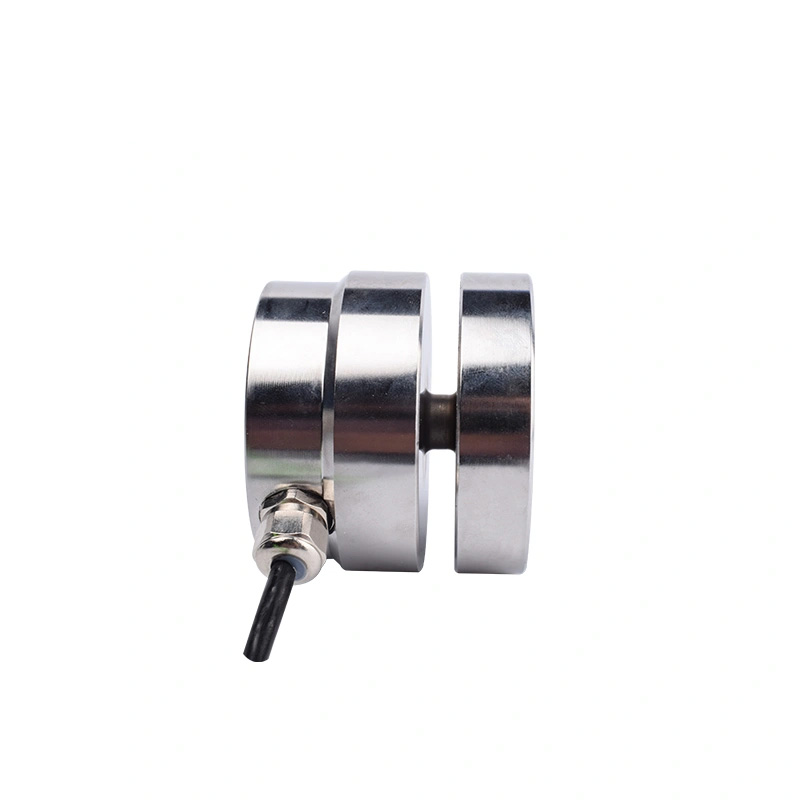

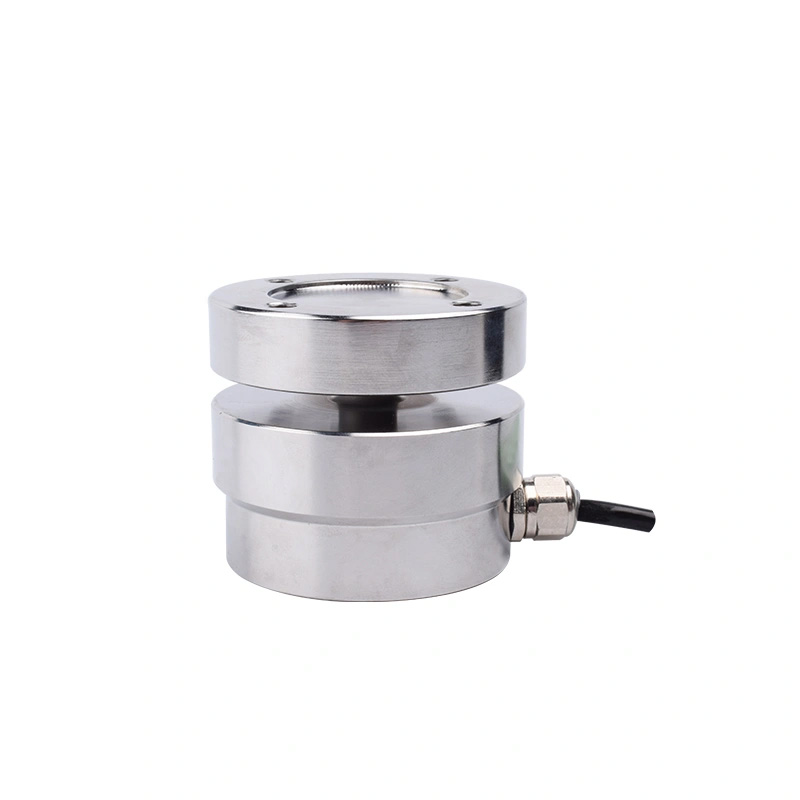

UT422 法兰测力元件柱式力传感器
柱张力压缩力传感器
长50mm*高47mm
容量: 0.5,1,2,3,5,10,20,50,100kN
For customised ranges, accuracy, dimensions and other parameters, please contact us.

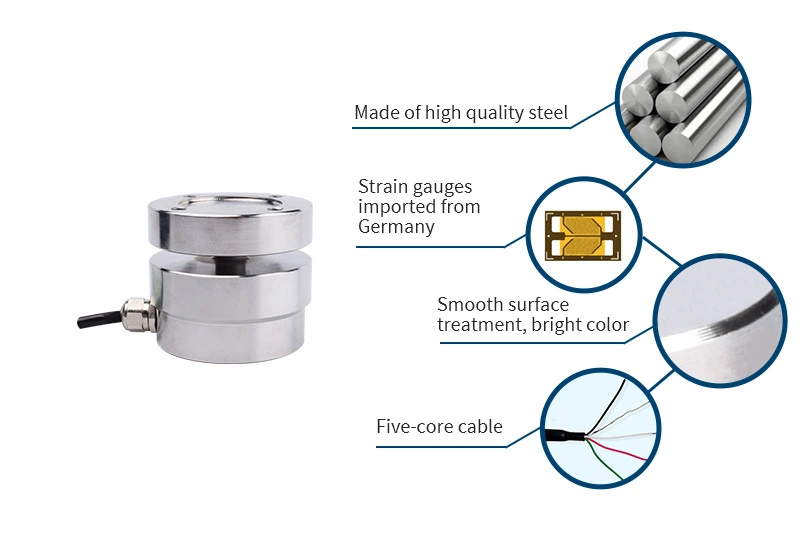

| 产品特点SL407柱张压力传感器采用平面加载方式，高度低，变形小，安装方便。可进行拉压双向测力，抗过载保护，动态响应频率高。 |
技术规格
| 规格 | 技术指标 |
| 容量 | 0.5,1,2,3,5,10,20,50,100kN |
| 额定输出 | 1.5±10%mV/V |
| 零点输出 | ±0.02%mV/V |
| 潜变 | ≤0.1%F.S. |
| 非线性 | ≤0.1%F.S. |
| 磁滞 | ≤0.1%F.S. |
| 可重复性 | ≤0.05%F.S. |
| 输入阻抗 | 780±10Ω |
| 输出阻抗 | 700±5Ω |
| 温度对产量的影响 | 0.05%F.S./10℃ |
| 温度对零点的影响 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 5V |
| 最大使用电压 | 15V |
| 工作温度范围 | -10~40℃ |
| 补偿温度范围 | -20~60℃ |
| 安全超载 | 150% F.S. |
| 最大超载 | 200% F.S. |
| 电缆尺寸 | φ4X3000mm |
| 重量 | 0.8/2kg |
| 材质 | 不锈钢 |

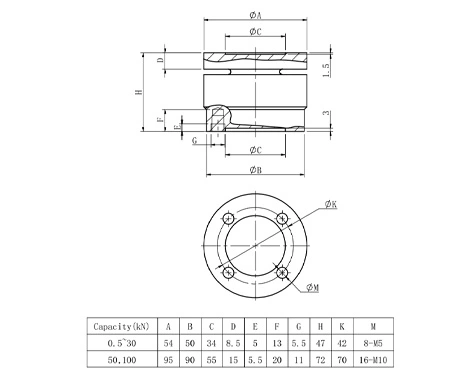

产品尺寸
安装尺寸

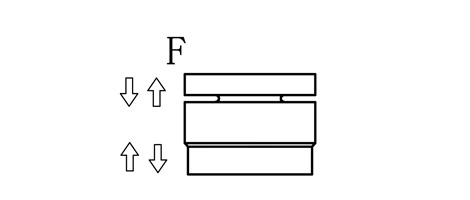

受力方式

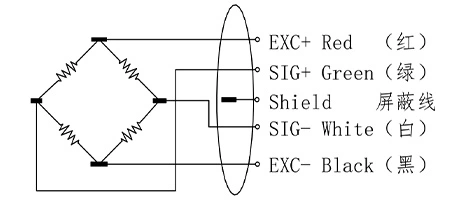

接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
