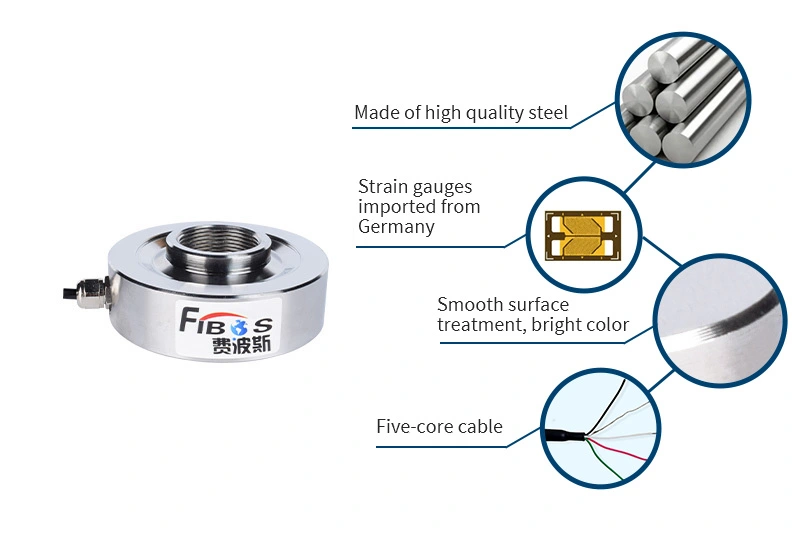

UT133 甜甜圈环形M30螺纹称重传感器
微向下压缩力传感器
长95.5mm*高30mm
容量: 5,10,20,30,50kN
For customised ranges, accuracy, dimensions and other parameters, please contact us.
| 产品特点SL118环形空心力测量传感器，中央控制环压式结构。可通过螺杆连接控制，将计算机数据采集存储连接到PLC等终端。 体积小，安装高度低，变形小，精度高，长期稳定性好，抗偏载能力强。 |
技术规格
| 规格 | 技术指标 |
| 容量 | 5,10,20,30,50kN |
| 额定输出 | 1.5±20%mV/V |
| 零点输出 | ±3%F.S |
| 潜变 | ≤0.1%F.S. |
| 非线性误差 | ≤0.2%F.S. |
| 滞后现象 | ≤0.2%F.S. |
| 可重复性 | ≤0.1%F.S. |
| 输入阻抗 | 780±20Ω |
| 输出阻抗 | 700±10Ω |
| 温度对产量的影响 | 0.05%F.S./10℃ |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 5~10V |
| 最大使用电压 | 15V |
| 补偿温度范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全超载 | 150% F.S. |
| 极限范围 | 200% F.S. |
| 电缆尺寸 | φ4X3000mm |
| 材料 | 不锈钢 |

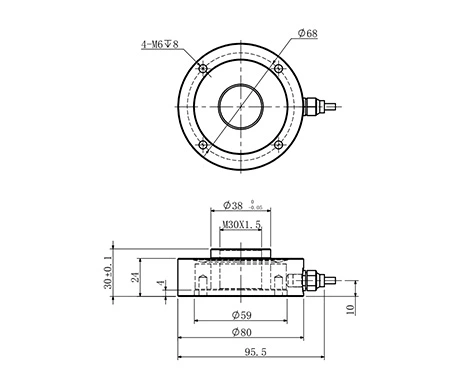

产品尺寸
安装尺寸

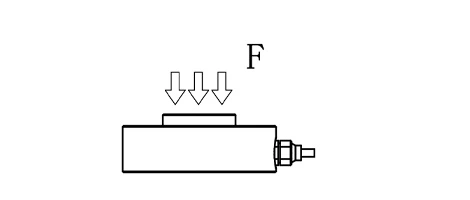

受力方式

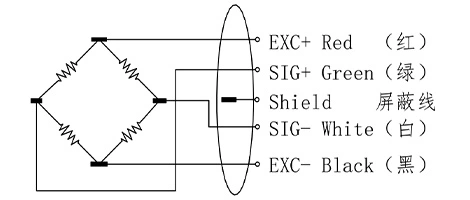

接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
