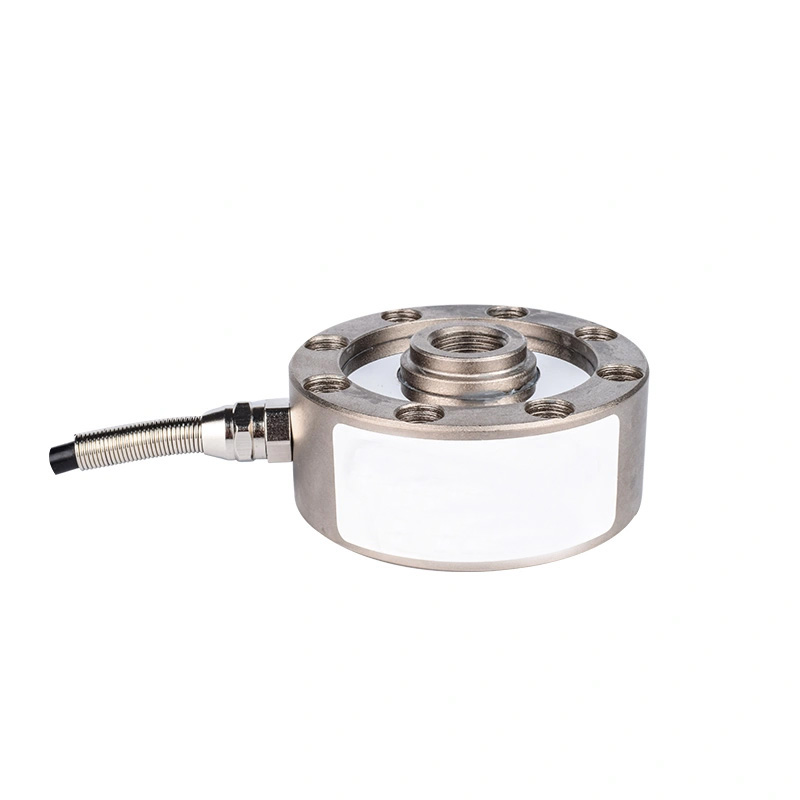

UT135A 低轮廓辐条称重传感器
低轮廓煎饼式称重传感器
长74mm*高34mm
容量: 50,100,200,500kg,1t
For customised ranges, accuracy, dimensions and other parameters, please contact us.

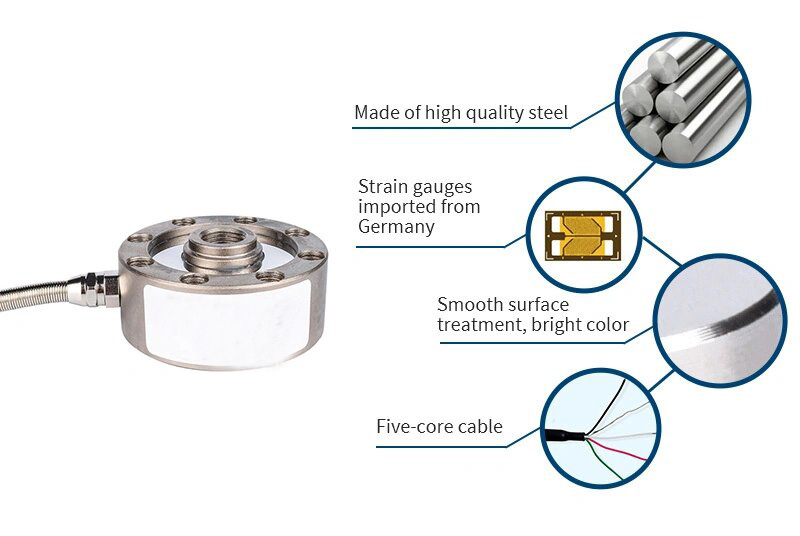

| 产品特点Fibos 煎饼式测压元件旨在为负载测量应用提供无与伦比的精度和可靠性。 1. 煎饼式测压元件也是拉压测压元件。 2. 这些测压元件通常由合金钢弹性元件制成。定制不锈钢测压元件也可用。 3. 称重传感器的结构为轮辐式，安装方便，稳定。 4. 烙饼式称重传感器采用激光焊接和密封，保护性能高，可靠性高。适应恶劣环境。 为了进一步提高其通用性，煎饼式称重传感器可以配备内置放大器，提供高精度测量。这种集成放大器确保准确的数据采集和传输，允许与各种系统和设备无缝集成。 |
技术规格
| 规格 | 技术指标 |
| 容量 | 5,100,200,500kg,1t |
| 额定输出 | 2±10%mV/V |
| 零点输出 | ±1%F.S |
| 潜变 | ≤0.03%F.S. |
| 非线性误差 | ≤0.05%F.S. |
| 滞后现象 | ≤0.05%F.S. |
| 可重复性 | ≤0.03%F.S. |
| 输入阻抗 | 780±20Ω |
| 输出阻抗 | 700±10Ω |
| 温度对产量的影响 | 0.05%F.S./10℃ |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 10V |
| 最大使用电压 | 15V |
| 温度补偿范围 | -10~40℃ |
| 工作温度范围 | -20~70℃ |
| 安全超载 | 150% F.S. |
| 极限范围 | 200% F.S. |
| 电缆尺寸 | φ6X5000mm |
| 材料 | >50公斤=合金钢 50公斤=铝合金 |

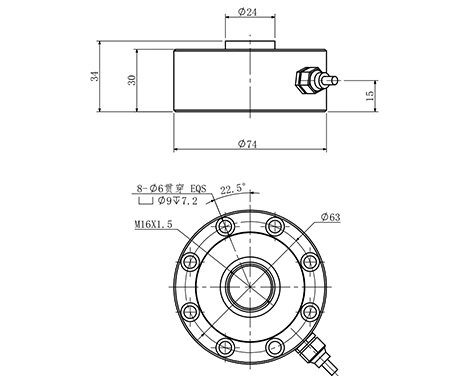

产品尺寸
安装尺寸
受力方式
接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
