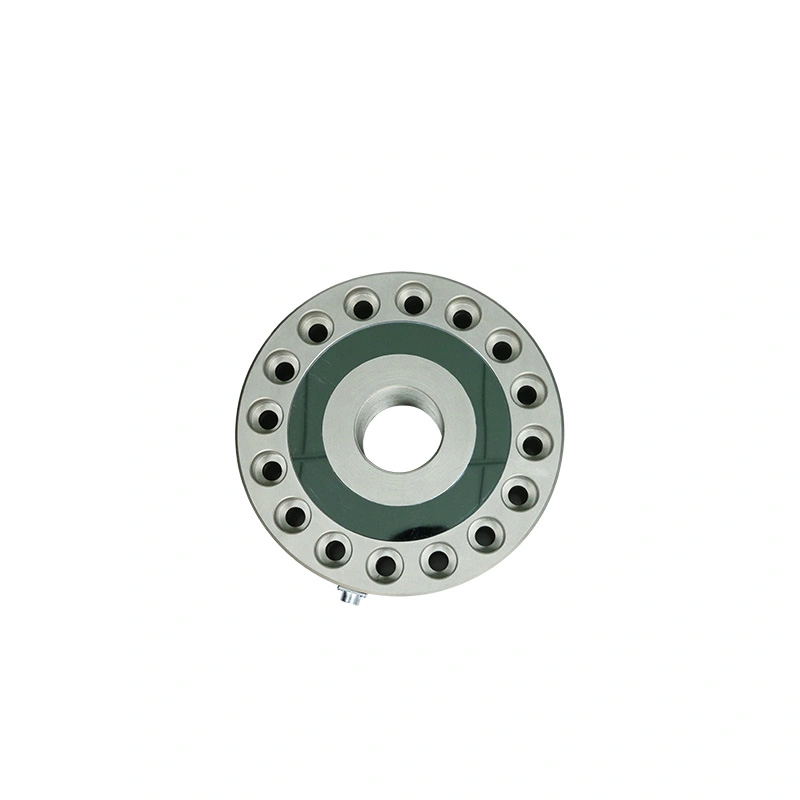

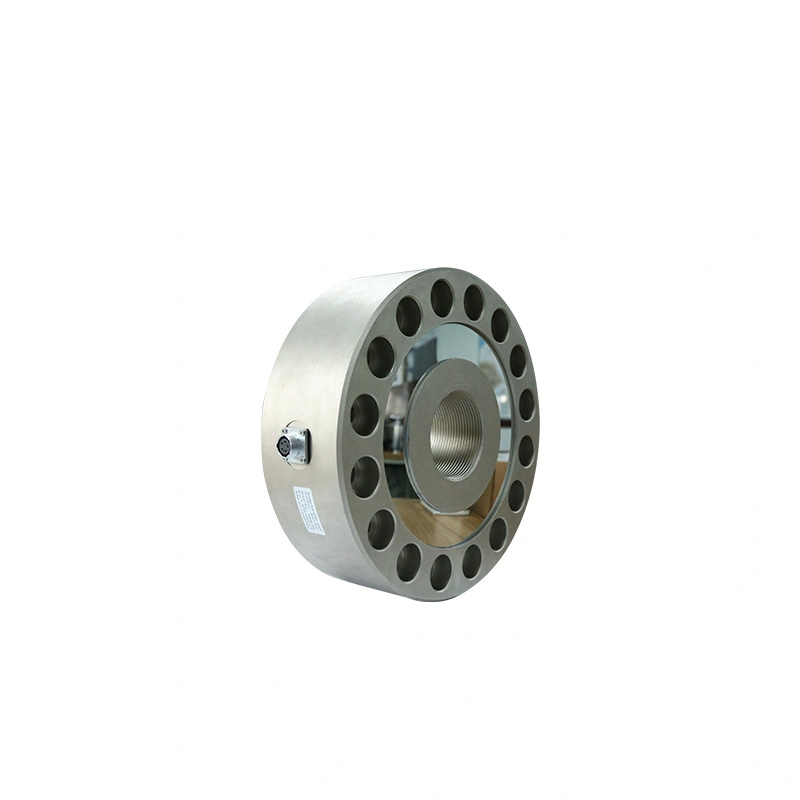

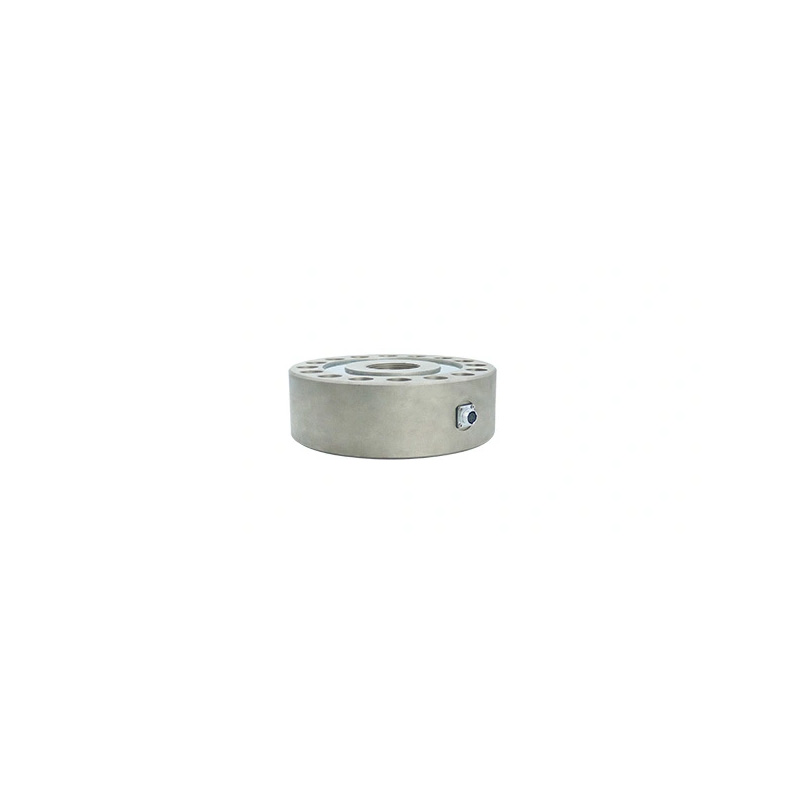

UT135D 合金钢中心螺纹煎饼力传感器
微压缩力传感器
长280mm*高90mm(尺寸可选)
容量: 100,150,200,250T
For customised ranges, accuracy, dimensions and other parameters, please contact us.

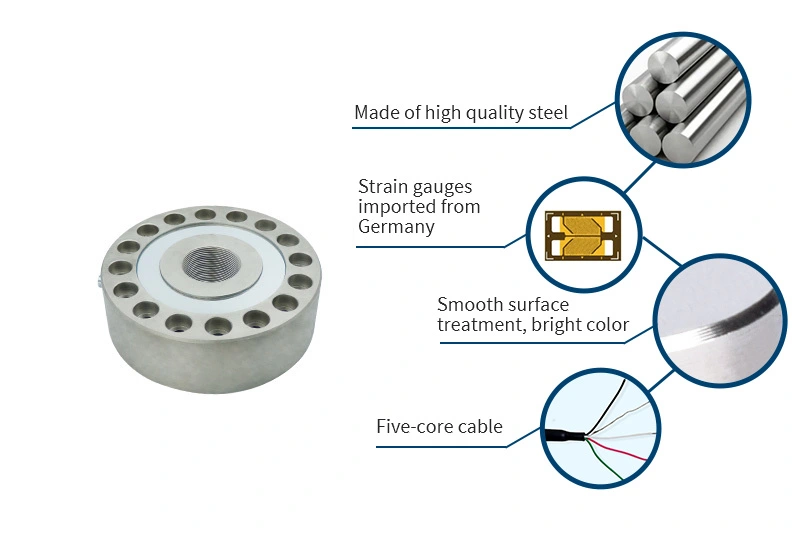

| 产品特点Fibos煎饼式测压元件旨在为负载测量应用提供无与伦比的精度和可靠性。 为了进一步提高其通用性，煎饼式称重传感器可以配备内置放大器，提供高精度测量。这种集成放大器确保准确的数据采集和传输，允许与各种系统和设备无缝集成。 |
技术规格
| 规格 | 技术指标 |
| 容量 | 100,150,200,250t |
| 额定输出 | 2.0±1%mV/V |
| 零点平衡 | ±1%F.S |
| 潜变 | ≤0.1%F.S. |
| 非线性误差 | ≤0.1%F.S. |
| 滞后现象 | ≤0.1%F.S. |
| 滞后现象 | ≤0.05%F.S. |
| 输入阻抗 | 780±20Ω |
| 输出阻抗 | 700±10Ω |
| 温度对产量的影响 | 0.05%F.S./10℃ |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 5~15V |
| 最大使用电压 | 20V |
| 温度补偿范围 | -10~40℃ |
| 工作温度范围 | -10~70℃ |
| 安全超载 | 150% F.S. |
| 极限范围 | 200% F.S. |
| 电缆尺寸 | 航空插头6x5m |

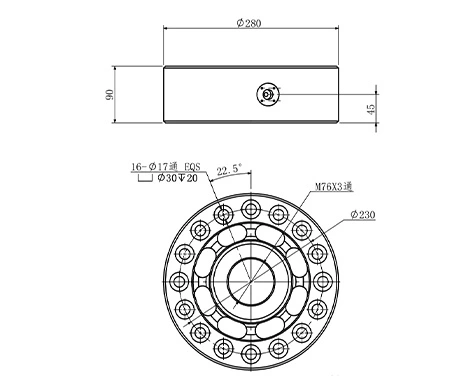

产品尺寸
安装尺寸

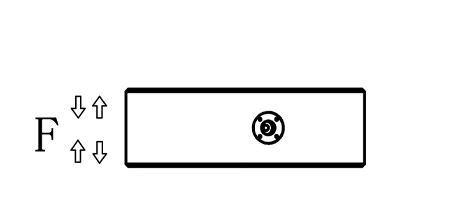

受力方式
接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
