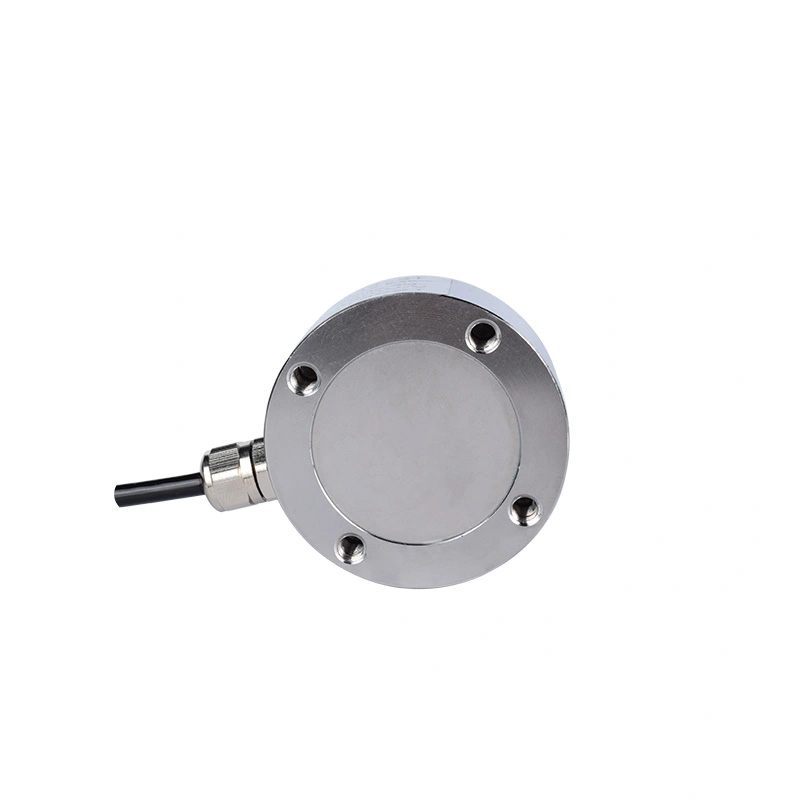

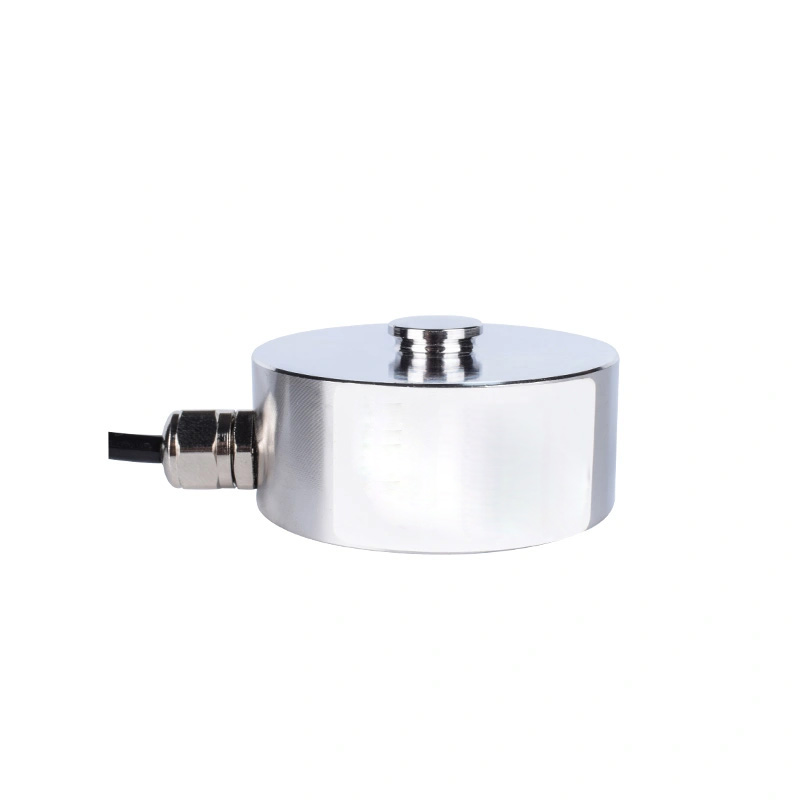

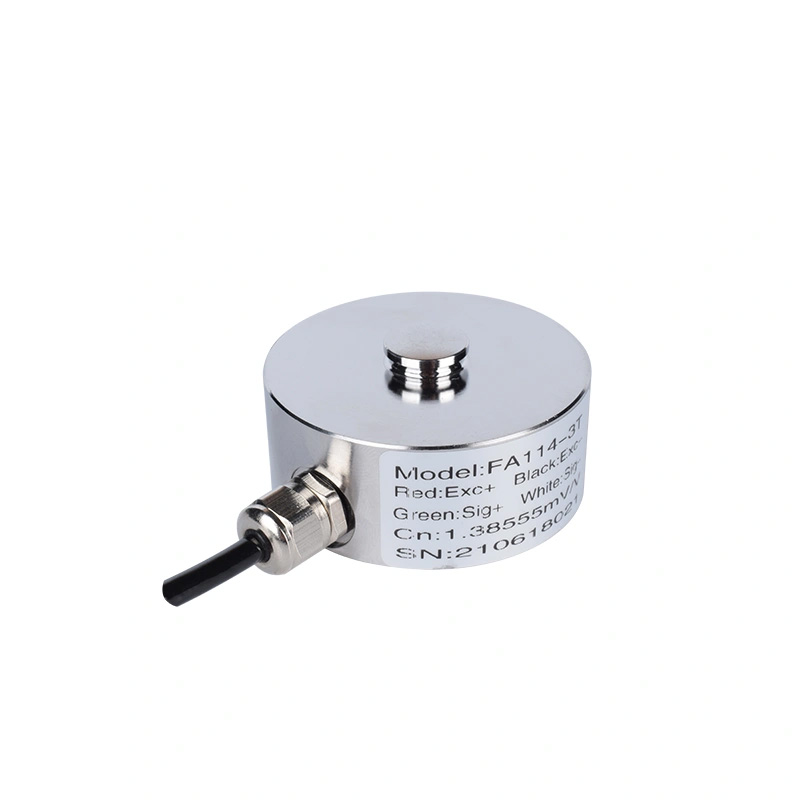

UT129 高精度按钮式称重传感器
微压缩力传感器
长60mm*高25mm
容量:2,5,10,20,30,50,100 kn
For customised ranges, accuracy, dimensions and other parameters, please contact us.

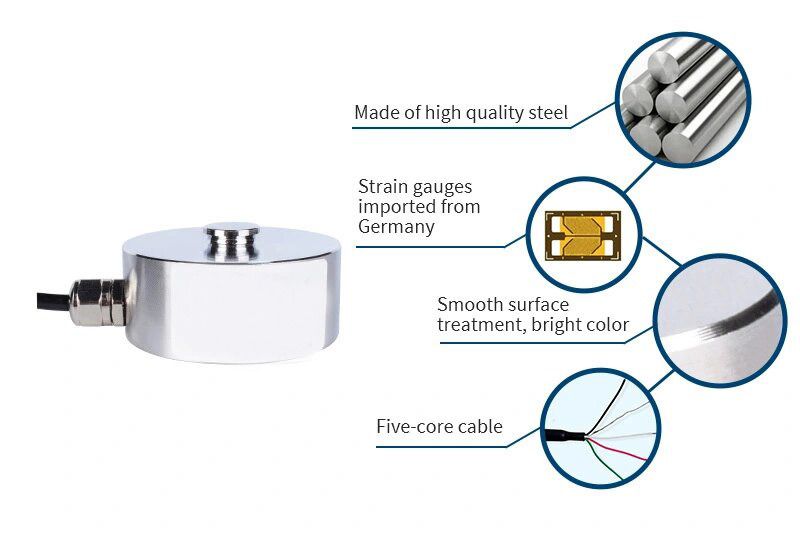

| 产品特点SL114微型压缩力传感器，由坚固的17-4 PH不锈钢制成，使用高精度电阻应变片原理，通过压力加载，易于安装和使用。 电缆屏蔽与传感器壳体电气连接，确保在不利的电磁兼容（EMC）条件下也能进行无干扰测量。 工作温度范围为-20℃至80℃。 |
技术规格
| 规格 | 技术指标 |
| 容量 | 1,2,5,10,20,30,50,100,150kN |
| 额定输出 | 1.5±10%mV/V |
| 零点平衡 | ±1%F.S |
| 漂移 | ≤0.1%F.S. |
| 非线性 | ≤0.2%F.S. |
| 滞后 | ≤0.1%F.S. |
| 重复性 | ≤0.1%F.S. |
| 输入阻抗 | 780±20Ω |
| 输出阻抗 | 700±10Ω |
| 温度对输出的影响 | 0.05%F.S./10℃ |
| 温度对零点的影响 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 推荐激励电压 | 5~15V |
| 最大激励电压 | 20V |
| 温度补偿范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全过载 | 150% F.S. |
| 极限过载 | 200% F.S. |
| 电缆尺寸 | φ4X3000mm |
| 材质 | 不锈钢 |

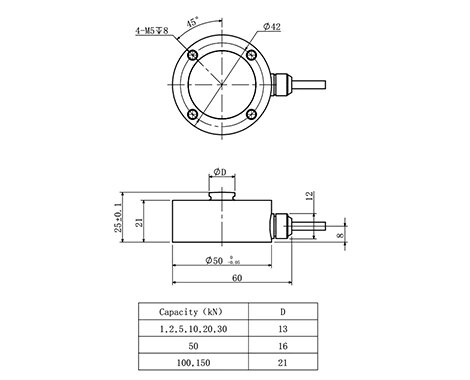

产品尺寸
安装尺寸

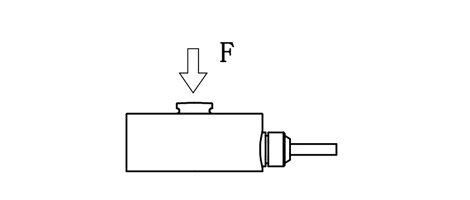

载荷方向
接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
