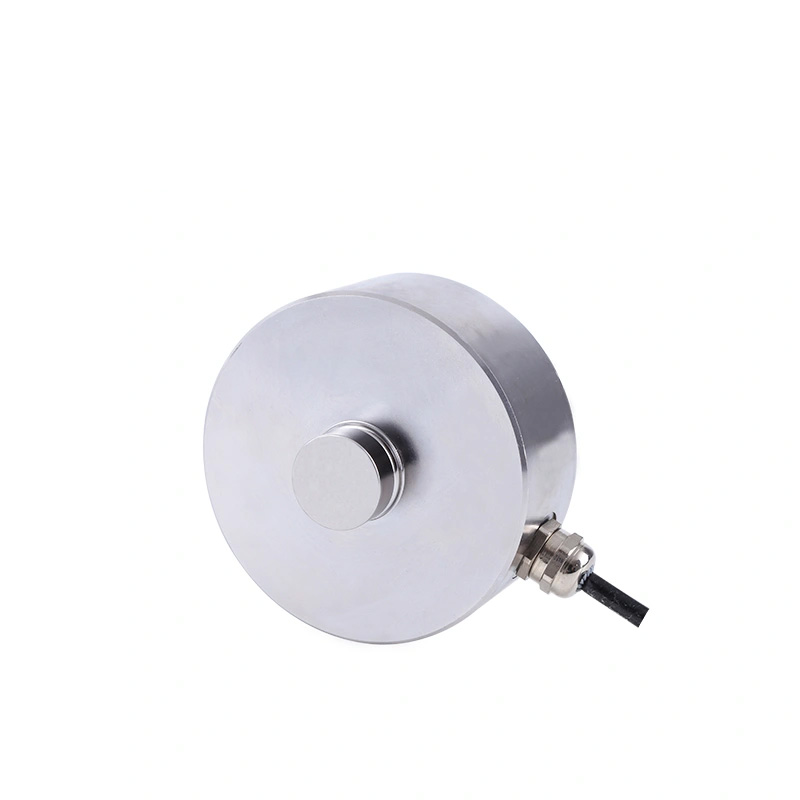

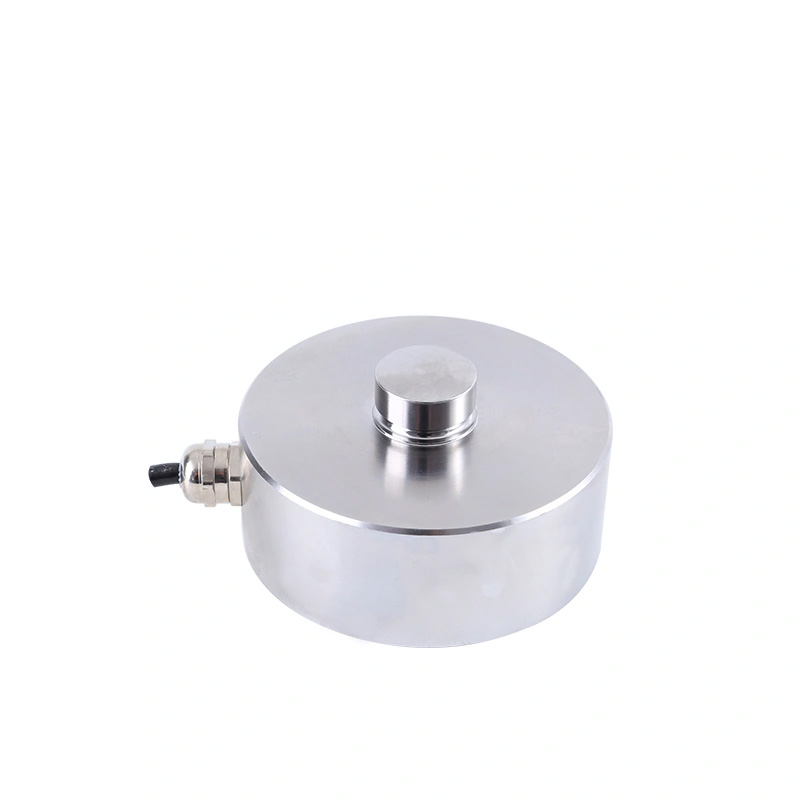

UT134 高容量小型称重传感器
微压缩力传感器
长82mm*高44mm(尺寸可选)
容量:5,10,20,30,50,100,150,200,300,500,1000 kn
For customised ranges, accuracy, dimensions and other parameters, please contact us.

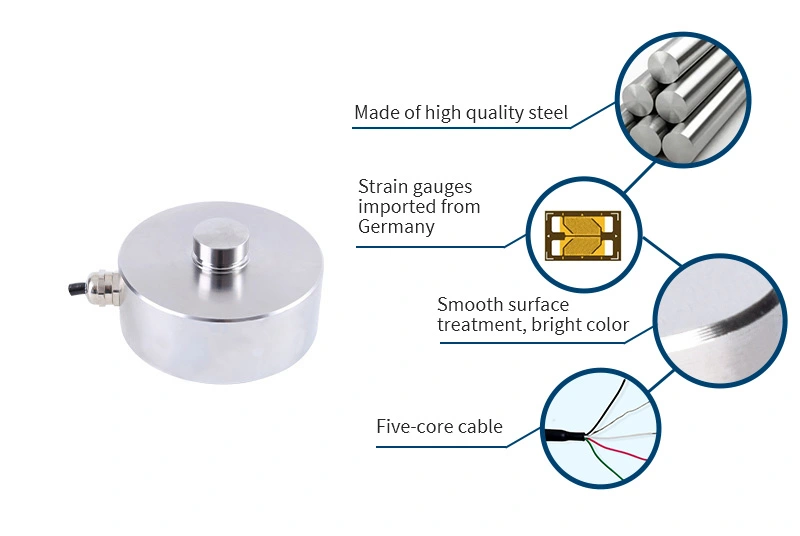

| 产品特点SL119微型压缩力传感器，采用坚固耐用的17-4 PH不锈钢制成，采用高精度电阻应变片原理，压力加载，安装使用方便。 电缆屏蔽层与传感器外壳电连接，确保在不利的电磁兼容条件下测量时不受干扰。 工作温度范围-20℃~80℃。 |
技术规格
| 规格 | 技术指标 |
| 容量 | 5,10,20,30,50,100,150,200,300,500,1000kN |
| 额定输出 | 1.5±10%mV/V |
| 零点平衡 | ±2%F.S |
| 潜变 | ≤0.1%F.S. |
| 非线性度 | ≤0.1%F.S. |
| 滞后现象 | ≤0.2%F.S. |
| 可重复性 | ≤0.1%F.S. |
| 输入阻抗 | 385/780±20Ω |
| 输出阻抗 | 350/700±5Ω |
| 温度对产量的影响 | 0.05%F.S./10℃ |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 5~12V |
| 最大使用电压 | 15V |
| 温度补偿范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全过载率 | 150% F.S. |
| 极限过载率 | 200% F.S. |
| 电缆尺寸 | φ5X3000mm |
| 材质 | 不锈钢 |

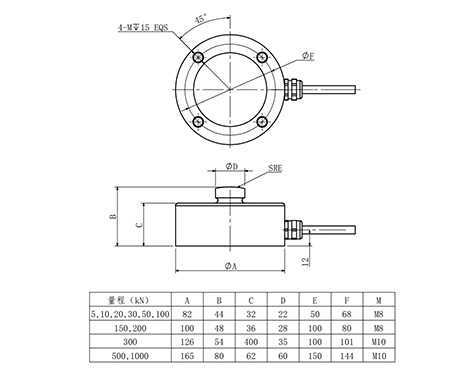

产品尺寸
安装尺寸

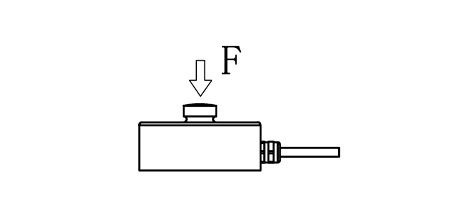

受力方式

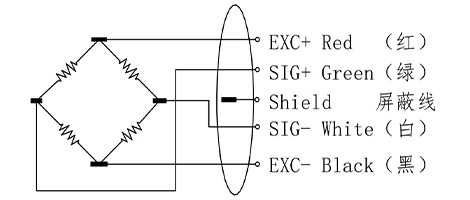

接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
