UC-SH566剪切梁称重传感器 单剪切梁传感器
产品描述：
UC-SH566剪切梁称重传感器是一款经典设计的高精度的单悬臂梁结构的传感器，量程范围广。全合金钢材质或不锈钢，全焊接密封工艺确保了高密封性能，能够在严酷的工业环境下正常工作。 UT-SH566系列传感器通过一端两个通孔用螺栓牢固的锁紧，另一端通过可自我垂直复位的支脚受力。
主要特点：
• 材质: 合金钢, 不锈钢可选
• 量程范围: 100kg 到10t
• 认证OIML R60, NTEP HB44, CE and RoHS
• 密封等级: IP67, IP68
• 适合小地磅，医疗床称重及其他电子称重平台。
• 高精度可达到OIML R60 C5 及高可靠性。
For customised ranges, accuracy, dimensions and other parameters, please contact us.

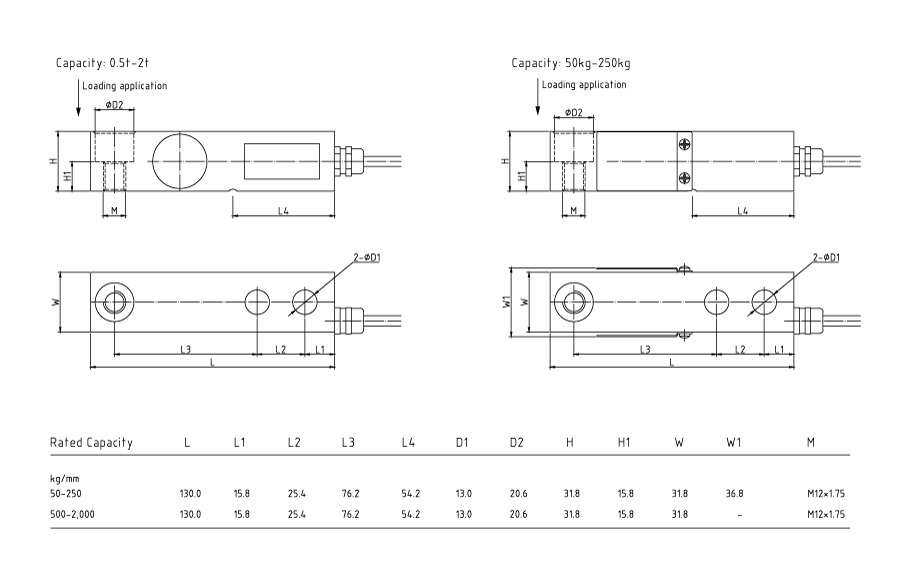

| 参数 | 单位 | 技术指标 | |||
| 型号 | UT-SH566 | ||||
| 最大秤量 (Emax) | Ib / KIb | 100; 250; 500 / 1; 2.5; 4; 5SE4) ; 5; 10; 15; 20 | |||
| kg / t | 50; 100; 250 / 0.5; 1; 2; 3; 5; 7.5; 10 | ||||
| 准确度等级1)2) | C3 C5 | ||||
| 最小静载荷 | Ib / kg | 0 | |||
| 灵敏度输出 | mV/V | 3.0 ± 0.003 | |||
| 零点载荷输出 | % of Emax | ± 1 | |||
| 重复性误差 | % of AL3) | ＜ ± 0.010 < ± 0.006 | |||
| 蠕变；30 min | % of AL | ＜ ± 0.017 < ± 0.010 | |||
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.017 < ± 0.010 | |||
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.0020 < ± 0.0014 | ||
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.0012 < ± 0.0007 | |||
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] | ||
| 操作范围 | -40 to +65 [-40 to +149] | ||||
| 安全存储温度 | -40 to +80 [-40 to +176] | ||||
| 激励电压 | 推荐范围 | V AC/DC | 5 ~ 15 | ||
| 最大允许 | 15 | ||||
| 终端阻抗 | 输入电阻 | Ω | 384 ± 5 | ||
| 输出电阻 | 350 ± 3 | ||||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | |||
| 防爆电压 | V AC | ＞500 | |||
| 密封型式 / IP 等级 | Cap. ≤250kg/500lb: 硅胶密封 / IP66 | ||||
| Cap. ≥500kg/1Klb: 激光焊接 / IP68 IP69k | |||||
| 载荷限制 | 安全载荷 | % of Emax | 140 | ||
| 极限载荷 | 200 | ||||
| 材质 | 弹性体 | 合金钢镀镍 / 不锈钢电解抛光 | |||
| 电缆线 | Φ5.4; 4-wire; PVC | ||||
| 电缆线长度 | m | Cap. ≤2000kg/5000lb SE: 3.0 | |||
| Cap. ≥3000kg/5000lb: 5.0 | |||||
| 重量；名义值 | kg | ≤2t/5KIb SE | 3t/5KIb~5t/10Klb | ≥7.5t/15KIb | |
| 1.0 | 1.8 | 4.0 | |||
| 疲劳寿命 | 次 @Emax | ＞1,000,000 | |||
| 最大形变量；名义值 | mm | ＜1.0 | |||
| 大气压力对零点的影响 | Vmin/kPa | ＜1.0 | |||
| 安装螺栓 | 尺寸 / 等级 | N.m(ft-Ib) | M12 (1/2-20UNF) | M18 (3/4-16UNF) | M24 (1-14UNS) |
| 推荐力矩 | 98(70) | 275(200) | 700(500) | ||
| 注： | |||||
| 1) 该误差综合了非线性误差和滞后误差 | |||||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | |||||
| 3) AL = 施加载荷 | |||||
