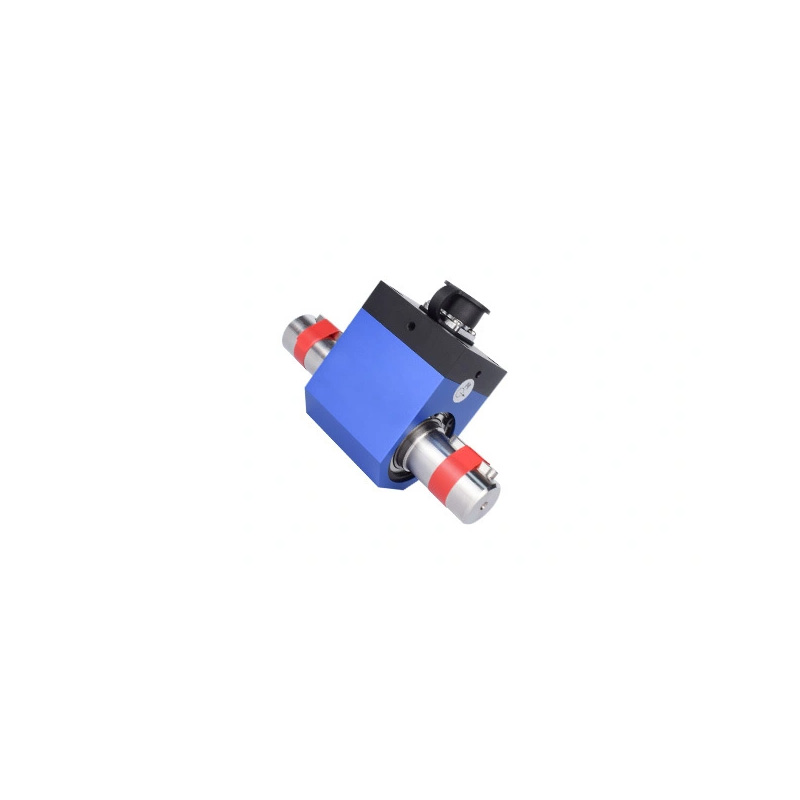

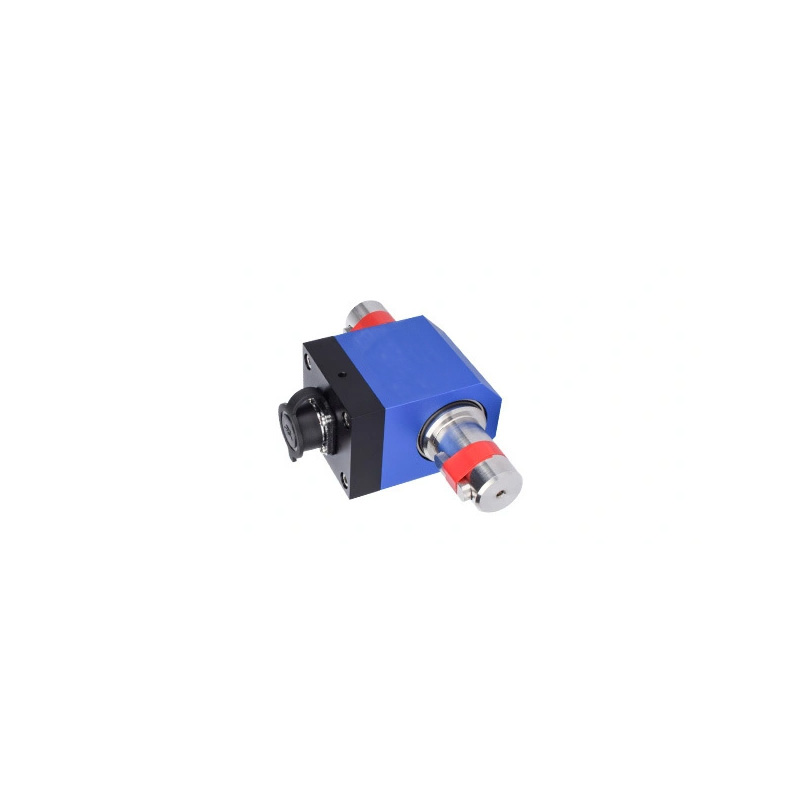

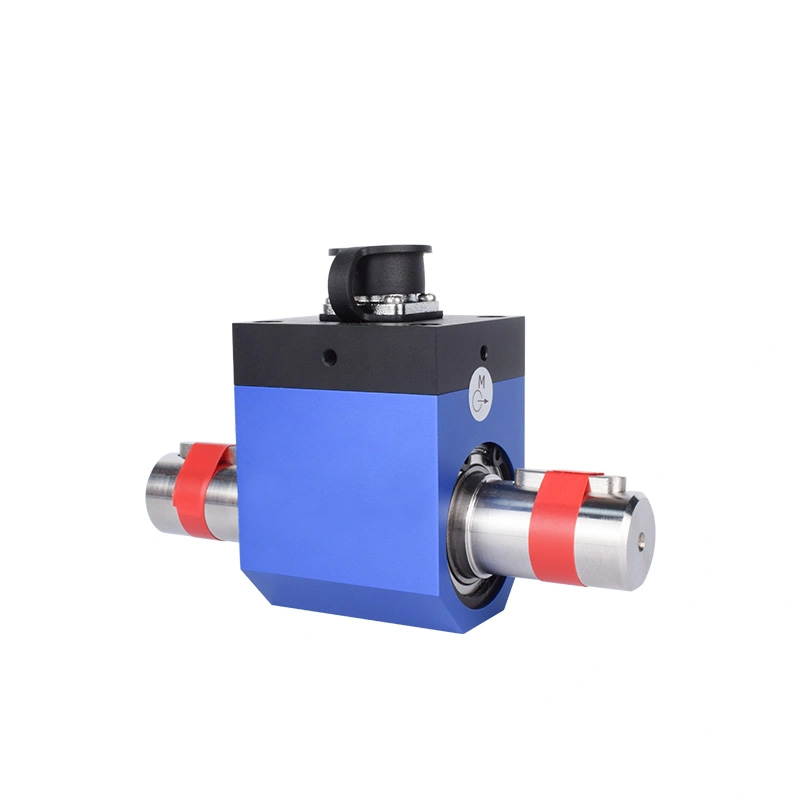

SL604 滑环旋转扭矩传感器
动态旋转扭矩传感器
容量: 10,20,30,50,100,200, 300,500,1000,2000N.m
For customised ranges, accuracy, dimensions and other parameters, please contact us.

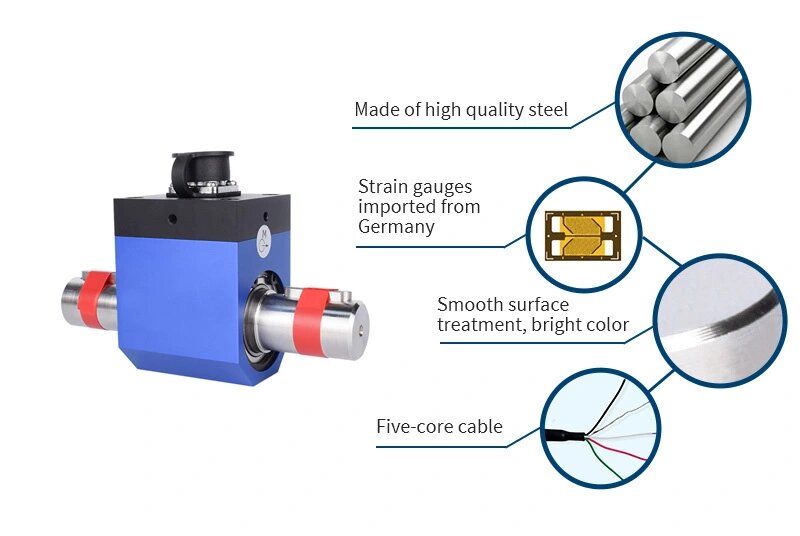

| 产品特性可测量静扭矩和旋转扭矩; 静态扭矩和动态扭矩均可测量; 检测精度高，稳定性好;强大的抗干扰; 体积小，重量轻，安装结构多样，安装使用方便; 连续测量正反转矩，无需反复调零; 无导电环等易损件，可长时间高速运行; 传感器输出的高频率信号可直接送至计算机进行处理; 测量弹性体的强度，能承受100%的过载 |
技术规格
| 规格 | 技术 |
| 容量 | 10,20,30,50,100,200,300,500,1000,2000N.m |
| 额定输出 | 1.0~1.5mV/V |
| 零点输出 | ±0.01mV/V |
| 潜变 | ≤0.1%F.S. |
| 非线性误差 | ≤0.2%F.S. |
| 滞后现象 | ≤0.2%F.S. |
| 可重复性 | ≤0.1%F.S. |
| 输入阻抗 | 350/700±10Ω |
| 输出阻抗 | 350/700±10Ω |
| 温度对产量的影响 | 0.02%F.S./10℃ |
| 温度对产量的影响 | 0.02%F.S./10℃ |
| 绝缘电阻 | ≥2000MΩ/100V(DC) |
| 使用电压 | 12V |
| 最大使用电压 | 15V |
| Conpensated Temp Range | -10~60℃ |
| 工作温度范围 | -20~60℃ |
| 安全超载 | 120% F.S. |
| 极限范围 | 150% F.S. |
| 电缆尺寸 | 3m |
| IP 类 | IP66 |

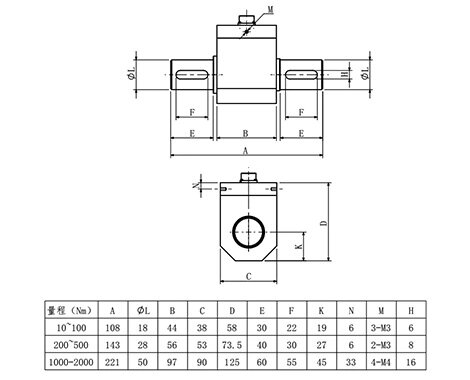

产品尺寸
安装尺寸

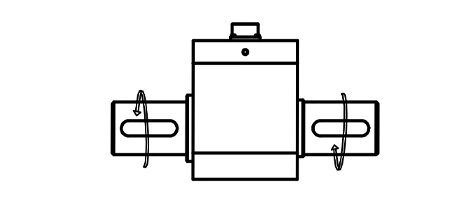

受力方式
接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
