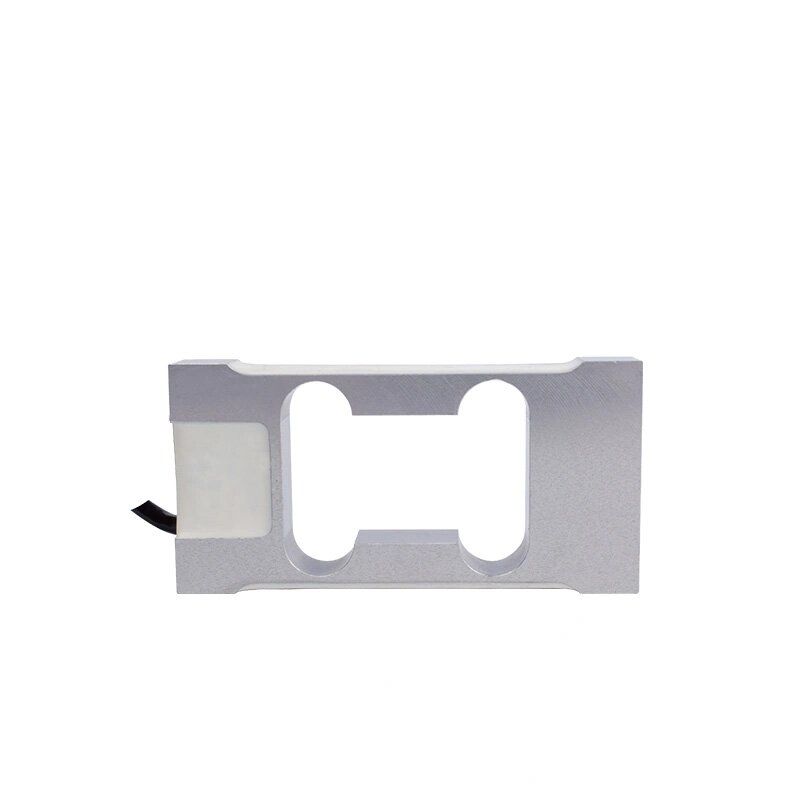

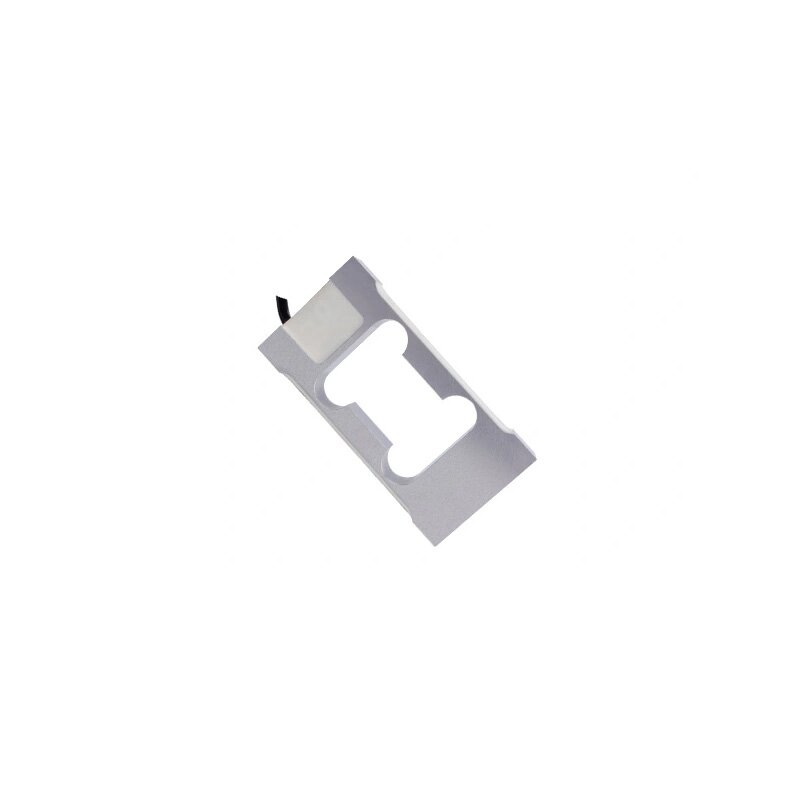

SL505 检重传感器
单点称重传感器
长80mm*宽50mm*高20mm
容量: 3,5,7.5,15,20,30,50,75,100,150,200kg
For customised ranges, accuracy, dimensions and other parameters, please contact us.

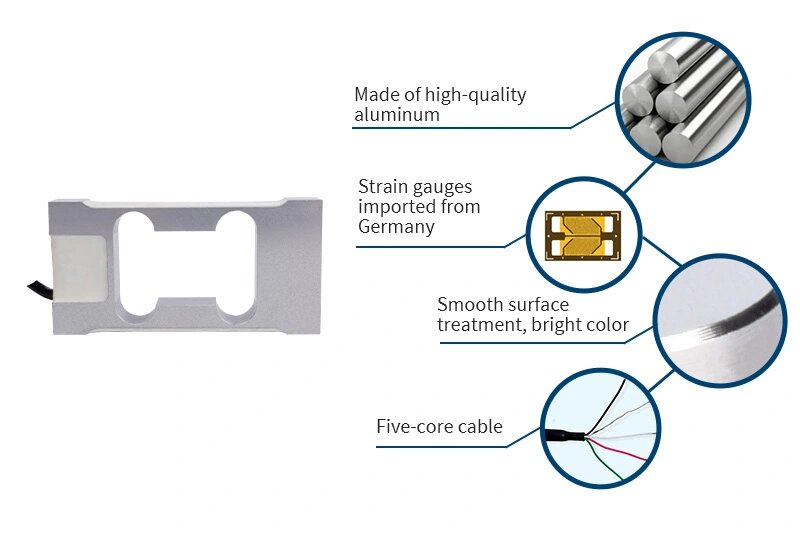

| 产品特点SL505测压元件采用悬臂式结构设计，承受压力，安装使用方便灵活。具有良好的密封性和防潮性能。具有精度高、稳定性好、体积小、外形美观、动态响应频率高等特点。耐冲击、耐过载，安装简单，省去了现场安装工作的难度。 每个传感器分别发出信号，由单独的模块处理。如果使用多个传感器组秤，则无需担心局部负载的影响，从而提供了整个称重系统的测量精度。 |
技术规格
| 规格 | 技术指标 |
| 容量 | 3,5,7.5,15,20,30,50,75,100,150,200kg |
| 额定输出 | 2.0±10%mV/V |
| 零点输出 | ±0.02%mV/V |
| 潜变 | ≤0.017%F.S. |
| 非线性误差 | ≤0.0166%F.S. |
| 滞后现象 | ≤0.0166%F.S. |
| 可重复性 | ≤0.015%F.S. |
| 输入阻抗 | 420±20Ω |
| 输出阻抗 | 350±10Ω |
| 温度对产量的影响 | 0.017%F.S./10℃ |
| 零点温度漂移 | 0.02%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 5~15V |
| 最大使用电压 | 20V |
| 补偿温度范围 | -10~40℃ |
| 作温度范围 | -10~50℃ |
| 安全超载 | 150% F.S. |
| 极限范围 | 200% F.S. |
| 电缆尺寸 | φ5.2X1600mm |
| 产品重量 | 0.2kg |
| 材质 | 铝合金 |
| 最大平底锅尺寸 | 600mmX500mm |

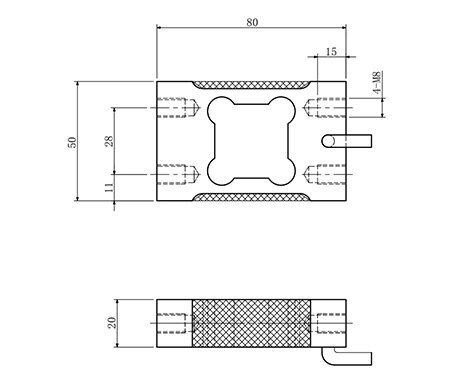

产品尺寸
安装尺寸

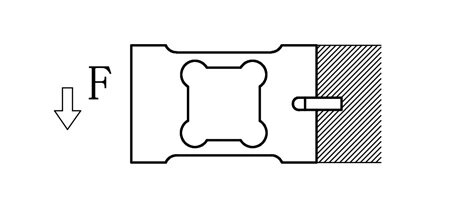

受力方式
接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
