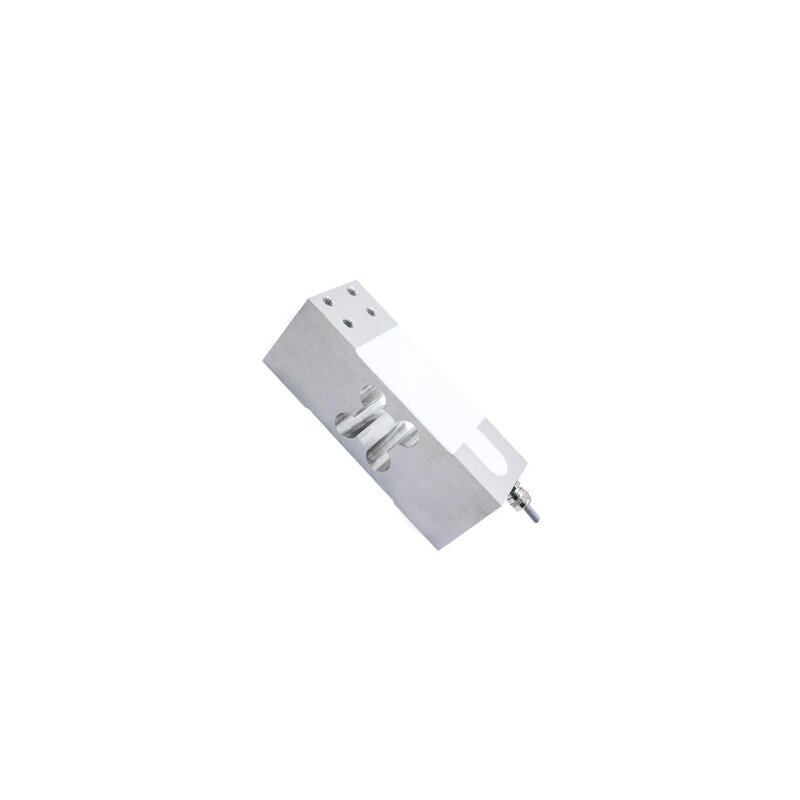

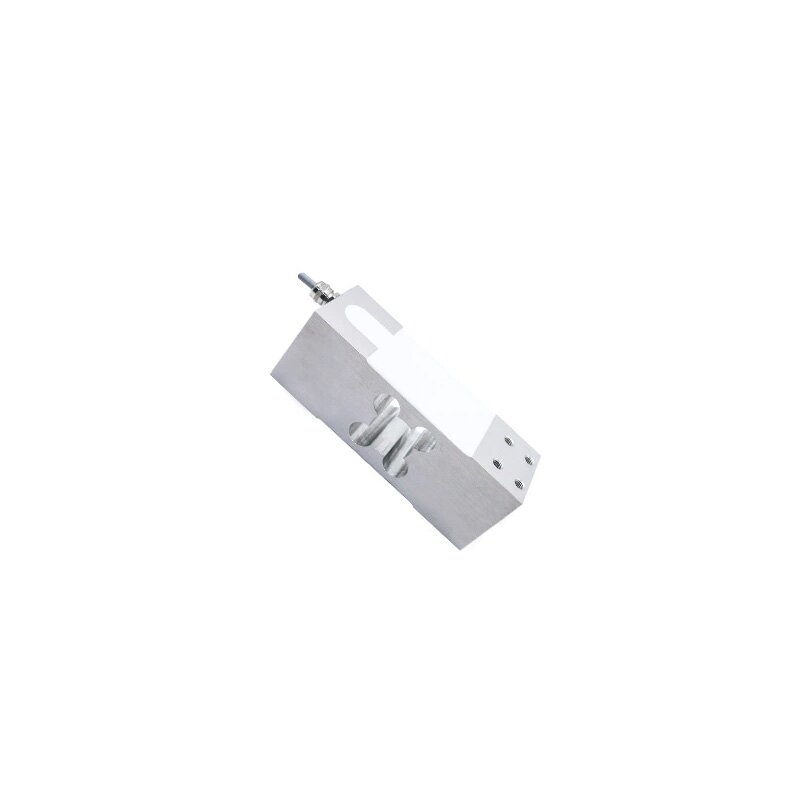

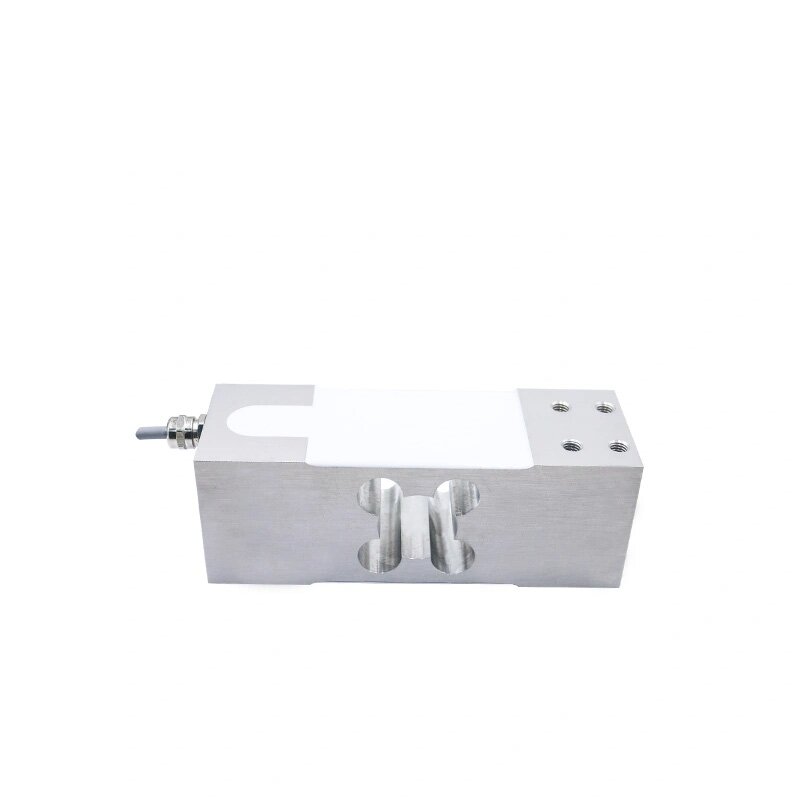

SL506 电子单点称重传感器
单点称重传感器
长176mm*宽60mm*高62mm
容量: 50~1000kg
For customised ranges, accuracy, dimensions and other parameters, please contact us.
| 产品特点SL506称重传感器采用悬臂式结构设计，承受压力，安装使用方便灵活。具有良好的密封性和防潮性能。具有精度高、稳定性好、体积小、外形美观、动态响应频率高等特点。耐冲击、耐过载，安装简单，省去了现场安装工作的难度。 每个传感器分别发出信号，由单独的模块处理。如果使用多个传感器组秤，则无需担心局部负载的影响，从而提供了整个称重系统的测量精度。 |
技术规格
| 规格 | 技术 |
| 容量 | 50~1200kg |
| 准确度等级 | C3 |
| 额定输出 | 2.0±5%mV/V |
| 零点输出 | ±0.02%mV/V |
| 潜变 | ≤0.02%F.S. |
| 非线性误差 | ≤0.017%F.S. |
| 滞后现象 | ≤0.017%F.S. |
| 可重复性 | ≤0.015%F.S. |
| 输入阻抗 | 405±15Ω |
| 输出阻抗 | 350±5Ω |
| 温度对产量的影响 | 0.0175%F.S./10℃ |
| 零点温度漂移 | 0.0177%F.S./10℃ |
| 绝缘电压 | ≥2GΩ/100V(DC) |
| 使用电阻 | 1~12V |
| 最大使用电压 | 15V |
| 补偿温度范围 | -10~40℃ |
| 工作温度范围 | -10~50℃ |
| 安全超载 | 150% F.S. |
| 极限范围 | 200% F.S. |
| 电缆尺寸 | φ6X1m |
| 产品重量 | 0.6kg |
| 材质 | 铝合金 |

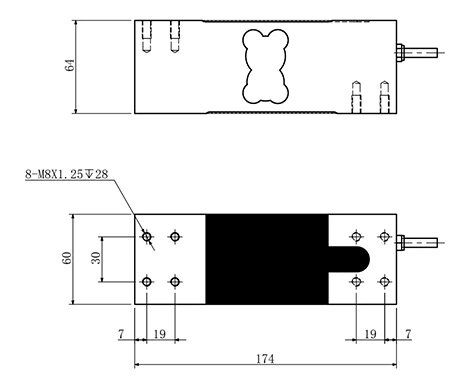

产品尺寸
安装尺寸

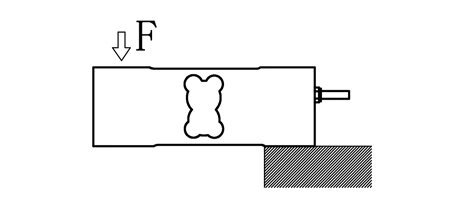

受力方式
接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
