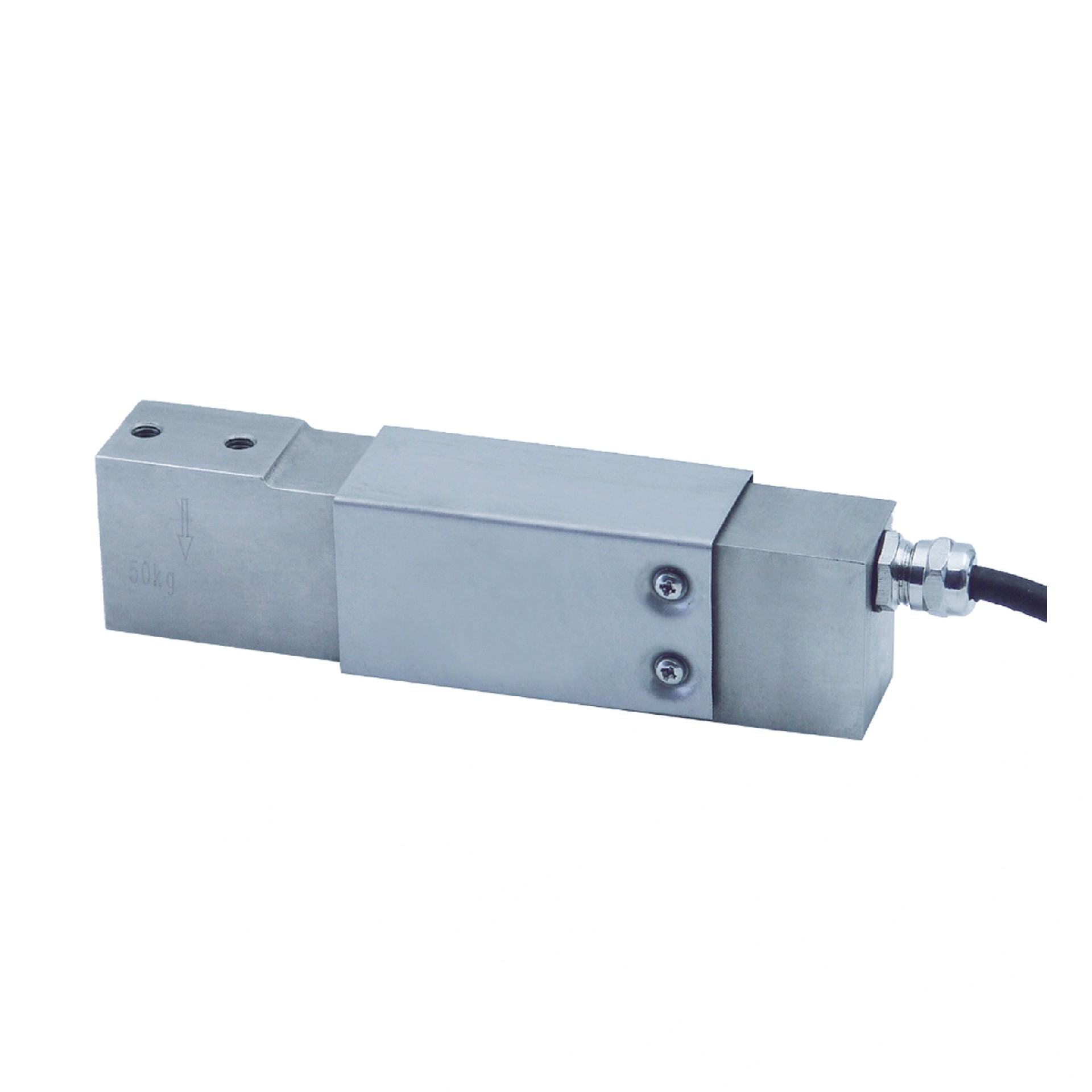

SL5123 平台尺度弯曲梁称重传感器
For customised ranges, accuracy, dimensions and other parameters, please contact us.
| 产品特点多轴力传感器是一种可以同时测量两个以上方向的力和扭矩分量的力传感器。多轴力传感器分为两轴力传感器、三轴力传感器和六轴力传感器。三轴力传感器可以同时检测X轴、Y轴、Z轴三个方向(垂直力)力值的变化，输出三组电压信号。 三维力传感器，高速采样，高速动态响应，抗干扰，性能长期稳定，响应灵敏; |
技术规格
| 技术参数 | 技术 | |
| 最大容量(Emax) | 5,7,8,10,15,20,30,50,75,100,150,200kg | |
| 准确度等级 | OIML R60 C3 | OIML R60 C4 |
| 测压元件最大间隔数(nLC) | 3000 nmax | 4000 nmax |
| 最小LC验证间隔比值Y=Emax / Vmin | Emax/10000 Vmin | Emax/15000 Vmin |
| 综合误差 | ≤ ±0.020%FS | ≤ ±0.018%FS |
| 潜变 | ≤ ±0.016%FS/30min | ≤ ±0.012%FS/30min |
| Temperature effect on sensitivity | ≤ ±0.011%FS/10℃ | ≤ ±0.009%FS/10℃ |
| 灵敏度温度影响 | ≤ ±0.015%FS/10℃ | ≤ ±0.010%FS/10℃ |
| 输出灵敏度(=FS) | 2.0±0.2mV/V | |
| 输入电阻 | 384±4Ω | |
| 输出电阻 | 350±3.5Ω | |
| 绝缘电阻 | ≥ 5000MΩ(50VDC) | |
| 零点输出 | ≤ ±1.5%FS | |
| 补偿型温度 | -10 ～+40℃ | |
| 操作温度 | -35 ～+70℃ | |
| 推荐工作电压 | 5 ～ 12VDC | |
| 最大激励电压 | 18VDC | |
| 安全超载 | 150%FS | |
| 极限范围 | 300%FS | |
| 四角校正 | 0.02%load value/100mm | |
| 推荐固定力矩 | 10N.m | |
| ATEX分类(可选) | II1GExia II1CT4/II1DExiaD20 T73℃/ II3GExnLIICT4 | |
| 配线 | 绿色:输入+，蓝色:感应+，白色:输出+，屏蔽:透明，黑色:输入-，黄色:感应-，红色:输出-电缆直径:Φ5mm标准电缆长度:1m | |

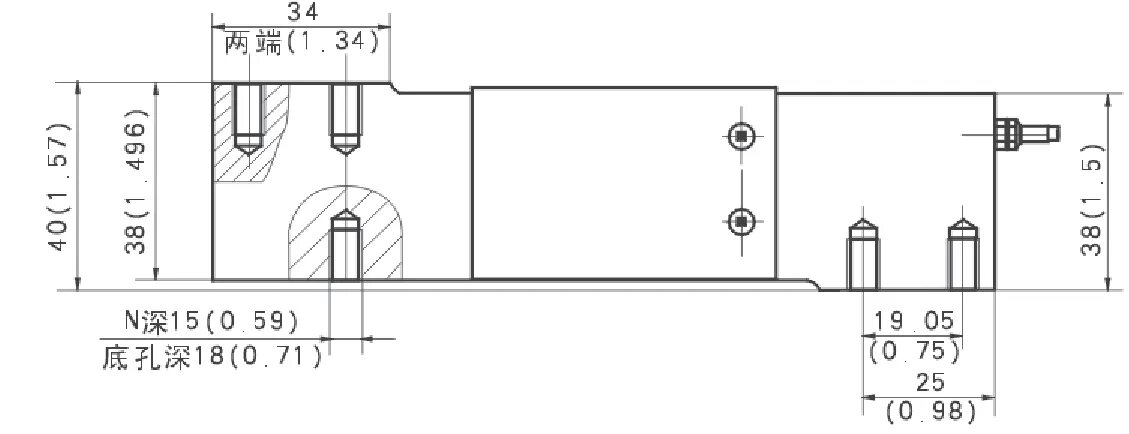

产品尺寸

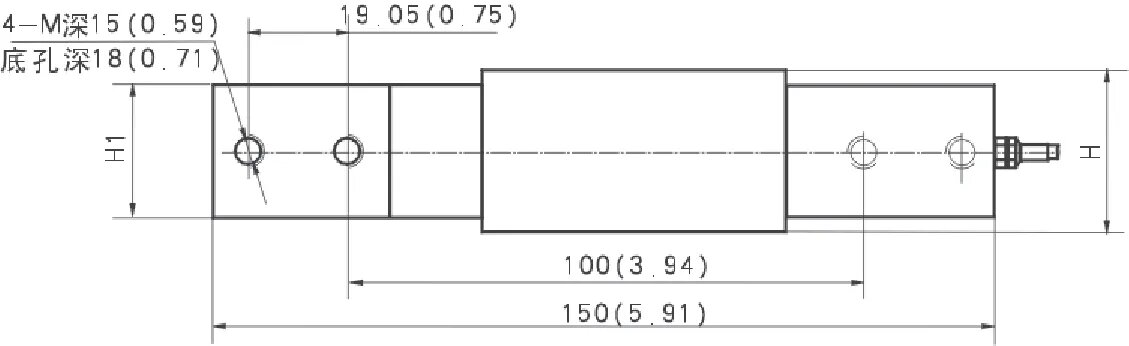

安装尺寸
受力方式
接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
